Turbo Spin Echo (Fast Spin Echo)

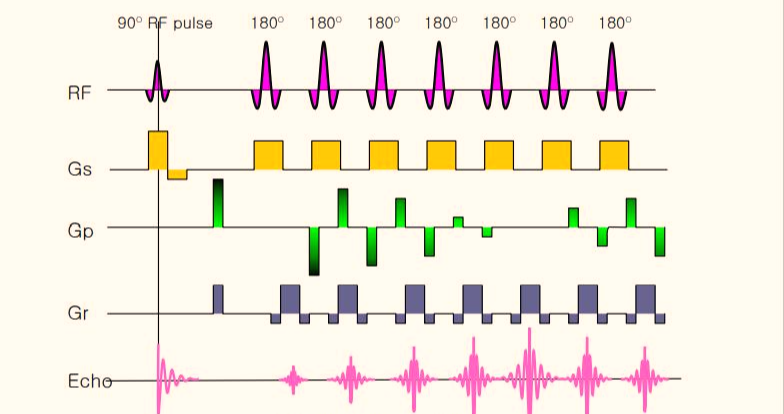

위 그림은 TSE의 diagram인데 SE의 Multi echo를 얻기 위해 180°pulse 를 가하는 것처럼,

Turbo spin echo도 90°∼ 180°∼180°… 180°와 같이 여러 번의 180°를 가한다.

SE와 다른 점은 매번 echo를 얻기 전에 Gp Step을 각각 다르게 인가하고, signal을 얻은 다음 반대쪽에 Gp를 인가하여 다음 180°pulse를 줄때 Phase가 가하지 않는 상태로 한 후 다시 180°pulse를 가한다.

결국, 한번에 TR내에서 여러 개의 Phase encoding 이 된 Data Line을 얻게 된다.

Spin echo는 한 TR 내에서 한 개의 Phase encoding된 echo를 얻는데 비해,

TSE는 위 그림에서 보다시피 한 TR 내 에서 8개의 Phase encoding된 echo를 얻을 수 있다.

그러므로 Scan time 은 TR × Phase encoding × AVG ÷ ETL(echo train length)이 되므로,

SE 보다 짧은 시간 내에 Scan이 가능하다.
