IR (Inversion Recovery)

IR은 Spin echo와는 달리 먼저180°pulse를 사용하여 종축자기화를 반대 방향으로 반전(Inversion)시킨 다음,

Spin echo나 Turbo spin echo 방식을 이용하여 echo를 얻는 방법으로 TI(Inversion time)에 따라 영상의 대조 도가 다르게 나타난다

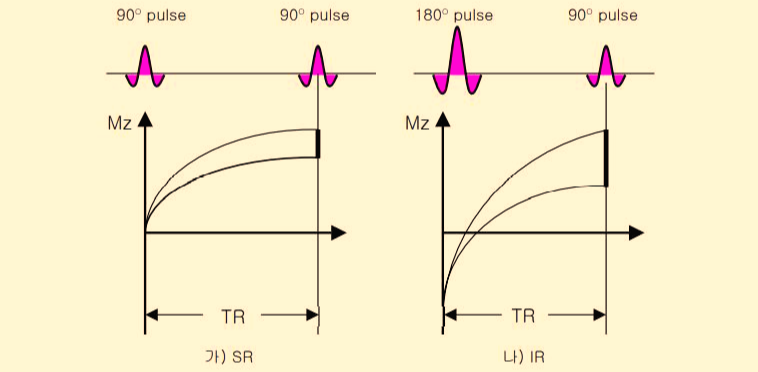

SR과 IR 의 Recovery time

fat과 water가 Recovery되는 것을 나타낸 것으로

가)그림은 Saturation Recovery 방법을 이용한 것으로 T1 회복시간의 차이가 짧고,

나)그림은 IR pulse를 이용했기 때문에 가)그림 보다는 T1 회복시간 차이가 더욱 커서 T1 효과를 효과적으로 나타낸 영상이 된다.

최근에는 TI, TR, TE 등을 변화시켜 Fat과 Water Suppression 기법을 영상화 하는데 이용되 고 있다.

그러나 일반적으로 오직 T1WI 위한 방법을 이용하기에는 시간이 많이 소요되므로 Routine pulse sequence로 이용되지 않고 있다.

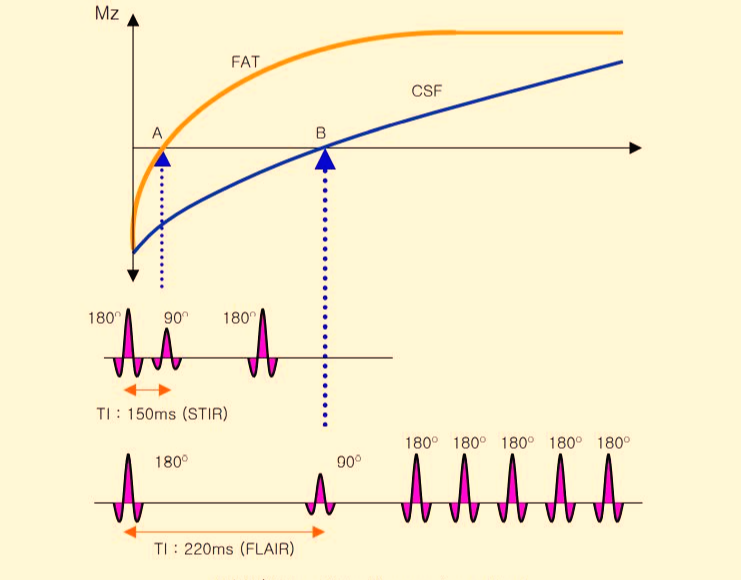

fat or water suppression method

위 그림은 신호 포착하는 위치에 따라 Fat, Water 분리 영상화 시킬 수 있 는 기법의 예로,

만약 A지점에서 신호를 포착한다면, Fat의 원자핵은 X,Y 평면에 있기 때문에 종축자기화가 거의 없는 상태가 되고,

그때 다른 조직들의 종축자기화는 존재하기 때문에 signal이 나온다.

이런 방법을 이용한 것이 Fat Suppression 방법이다.

이때 TI는 약 150ms 정도가 된다(STIR).

B지점에서 Data를 얻는다면, Water의 종축자기화는 거의 없고 다른 조직 의 종축자기화는 존재하기 때문에 Signal이 나온다.

이런 방법을 이용하고 있는 것이 FLAIR(Flow attenuation IR)이라고 한다.

이때 TI는 2,000∼2,500ms로 상당히 긴 시간이 필요하다.

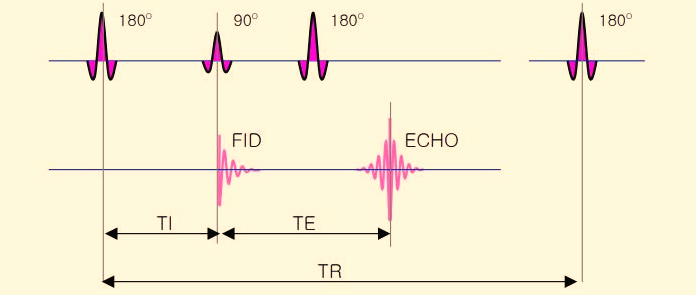

Inversion Recory Diagram

위 그림은 IR Sequence diagram 입니다. SE와 달리 TI(Inversion time)가 있고, TR은 처음 180도 반전 pulse 를 준 시점부터 다음 echo 를 얻기 위해 준 180도 반전  pulse 까지의 시간을 TR이라고 합니다.

TE는 반전  pulse 후 90도 여기 pulse 부터 echo 까지 시간을 말합니다.



최근 pulse sequence 중에서 GE는 hardware와 software의 발달로 이용 도가 급격히 증가 추세이다.

GE는 임상적으로 Cardiac Study, MRA(MR Angiography), Breath hold Study, Dynamic Study 등 여러 곳에 응용되고 있다.

GE는 FID signal을 Gradient를 이용하여 신호를 받아 T2 effect와 Susceptibility effect가 강조된 영상이 만들어 질 수 있기 때문에 Muscular skeletal Study및 여러 질병의 확진에 부가적 사용으로 많이 이용되고 있다.

GE는 SE와 비교할 때 크게 다른 점이 3가지가 있는데,

첫번째는 SE 에서 여기 pulse로 90°를 주었는데 GE는 90°보다 작은 여기 pulse를 이용한다.

두 번째는 SE 에서 여기 pulse 후에 생성된 FID가 Dephasing 될 때까지 기 다렸다가 Refocusing 시키는 180°를 이용했지만 GE는 FID를 강제로 Dephasing 시키는 Gradient를 걸어주고 180°pulse 대신에 Gradient로 Reverse 시켜 이 때 생성된 echo를 받는다.

마지막으로 작은 Flip Angle 사용으로 종축자기화로 회복되는 시간이 짧기 때문에 TR과 TE를 짧게 할 수 있어 Scan time이 짧게 걸린다.
