X, Y, Z Gradient coil의 작용과 변화

by 건강샘 2021. 6. 29.
반응형

X, Y, Z Gradient coil의 작용과 변화

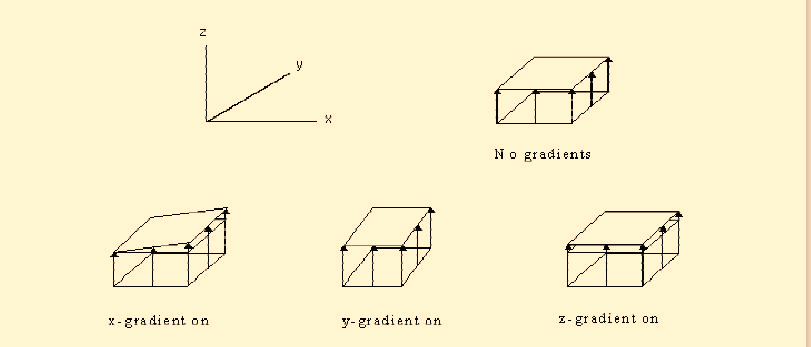

그림 1-8 X,Y,Z Gradient coil의 변화

MR 장점중의 하나라고 할 수 있는 다 방향 검사가 가능하다고 하는 것은 곧 3쌍의 경사코일이 있기 때문에 가능한 것이다.

3차원의 공간에 환자가 들어가 있다면 어떤 3차원의 기능이 있어야 할 것이다.

바로 이것이 3쌍으로 형성된 경사코일이며, 각각 작용하는 모습은 그림 1-8 에서와 같다.



그림에서 보는 바와 같이 X-gradient가 켜지면 X축을 따라 경사자장이 변화 하며 Y축에서도 Y축을 따라 경사자장이 크고 작아진다는 것을 볼 수 있을 것이다.

그렇다면 Z 방향은 어떻게 변화할까?

Z-gradient가 켜지면 Z축 방향과 같기 때문에 중심에서는 변화가 작고 바 깥 부분에서는 변화가 커지게 된다.
