결합된 3가지 coil의 기능

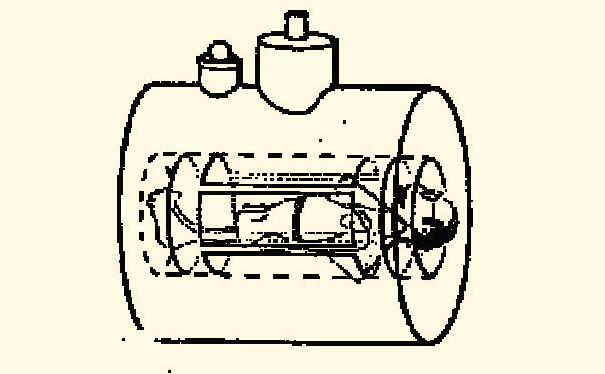

그림 1-6 동시에 3coil이 작동했을 때 얻은 oblique 단면

영상에 있어서 trans-axial, sagittal, coronal plane을 선택하기 위해서 는 X, Y, Z 가 각각 작용할 것이다.

만약 동시에 3 coil이 작동한다면 3쌍의 coil에 흐르는 전류는 3부분으로 분리되어 자장을 형성하지 않고 오히려 하나의 합성된 자장을 만들게 된다.

그림 1-6은 oblique한 영상을 얻기 위해 3가지 coil이 모두 작동되고 있 는 것을 보여주고 있다.

각각의 Gradient coil에 흐르는 전류를 조절 할 수 있다면 원하고자 하는 영상의 Plane을 정확히 나타낼 수 있을 것이며, X. Y - Gradient는 각 pixel로 부터 나온 신호를 위치잡이 해주는 기능을 가지게 된다.



 각 coil은 축을 따라 작은 경사자계를 만들어 내고 주자장에 더해진다.

이렇게 경사자장이 부가되면 서로 다른 위치에 있는 spin의 공명주파수 또한 달라지게 되는데 경사자계가 강하게 걸린 부분은 약하게 걸린 부분 보다 더 빨리 세차운동 을 하게 된다.

일반적으로 경사코일은 균등한 자장을 불균등하게 만들고 있는데 이러한 목적은 하나의 영상을 만들기 위해 바로 단면의 선택과 pixel의 위치잡이를 하기 위해서다.
