X, Y, Z Gradient coil의 작용과 변화
MR 장점중의 하나라고 할 수 있는 다 방향 검사가 가능하다고 하는 것은 곧 3쌍의 경사코일이 있기 때문에 가능한 것이다.
3차원의 공간에 환자가 들어가 있다면 어떤 3차원의 기능이 있어야 할 것이다.

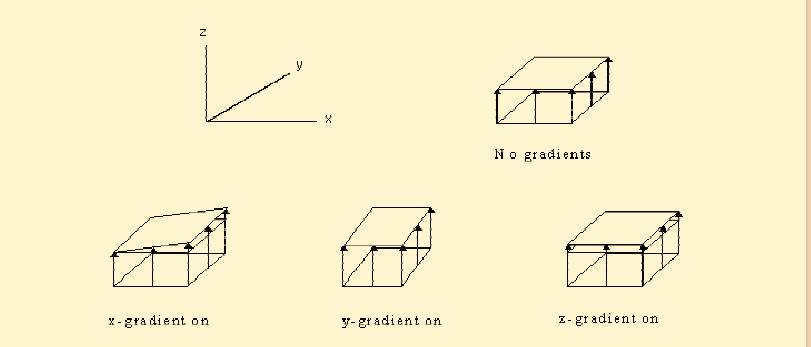

바로 이것이 3쌍으로 형성된 경사코일이며, 각각 작용하는 모습은 그림 1-8 에서와 같다.
그림에서 보는 바와 같이 X-gradient가 켜지면 X축을 따라 경사자장이 변화 하며 Y축에서도 Y축을 따라 경사자장이 크고 작아진다는 것을 볼 수 있을 것이다.
그렇다면 Z 방향은 어떻게 변화할까?
Z-gradient가 켜지면 Z축 방향과 같기 때문에 중심에서는 변화가 작고 바 깥 부분에서는 변화가 커지게 된다.
Med-news – 중년을 위한 건강, 의료정보와 생활건강 가이드
밤늦게 아이가 아플 때, 당황하지 말고 노원구 달빛어린이병원으로 늦은 밤이나 주말, 아이가 갑자기 열이 펄펄 끓거나 구토를 시작하면 부모의 가슴은 철렁 내려앉습니다. 제 주변에도 얼마 전
med-news.co.kr
MRI Y-Gradient Coil이란? Y축 경사자계의 원리와 역할
MRI에는 일반적으로 X, Y, Z 세 방향의 Gradient Coil(경사자계코일)이 사용됩니다.
앞서 X-Gradient와 Z-Gradient를 살펴봤다면 이번에는 Y-Gradient Coil을 알아보겠습니다.
Y-Gradient는 MRI 내부에서 Y축 방향으로 자기장의 세기를 변화시키는 역할을 합니다.
MRI 물리학에서는 단순히 X, Y, Z라는 방향을 외우는 것보다
Gradient가 왜 필요한지
Y-Gradient가 어떻게 위치 정보를 만드는지
Frequency Encoding과 Phase Encoding에 어떻게 사용되는지
를 이해하는 것이 중요합니다.
1. Y-Gradient Coil이란?
Y-Gradient Coil은 MRI의 Y축 방향으로 자기장의 세기를 변화시키는 경사자계코일입니다.
일반적인 MRI 좌표계에서는 Y축을 대체로 앞뒤 방향으로 생각할 수 있습니다.
즉 기본적인 좌표 개념에서는
X축 → 좌우 방향
Y축 → 앞뒤 방향
Z축 → 머리-발 방향
으로 이해할 수 있습니다.
다만 실제 MRI에서는 환자의 자세나 영상의 방향, 장비의 좌표계에 따라 화면에 표시되는 방향과 물리적인 X·Y·Z 축이 항상 일치하는 것은 아닙니다.
2. Y-Gradient를 사용하면 무엇이 달라질까?
MRI의 기본 자기장인 B0가 균일하게 존재한다고 생각해 보겠습니다.
이 상태에서는 같은 종류의 수소핵이 비슷한 라모어 주파수를 갖습니다.
여기에 Y-Gradient를 인가하면 Y축 위치에 따라 자기장의 세기가 조금씩 달라집니다.
그러면 위치에 따라 라모어 주파수도 달라집니다.
즉,
Y 위치 변화
↓
자기장 세기 변화
↓
라모어 주파수 변화
라는 관계가 만들어집니다.
이러한 차이를 이용하면 MRI는 Y축 방향의 위치 정보를 얻을 수 있습니다.
3. Y-Gradient의 기본 원리
Gradient의 핵심은 위치에 따라 자기장을 의도적으로 변화시키는 것입니다.
예를 들어 Y축을 따라 자기장이 선형적으로 증가한다고 생각해 보겠습니다.
Y축의 한쪽에 있는 수소핵은 상대적으로 약한 자기장을 경험하고, 반대쪽에 있는 수소핵은 상대적으로 강한 자기장을 경험하게 됩니다.
자기장 세기가 다르기 때문에 라모어 주파수 역시 달라집니다.
따라서 MRI는 신호의 주파수 또는 위상 정보를 분석하여 Y축 방향의 위치를 구별할 수 있습니다.
이것이 Y-Gradient가 공간정보를 만드는 기본 원리입니다.
4. Y-Gradient와 Frequency Encoding
Y-Gradient는 Pulse Sequence의 설계에 따라 Frequency Encoding에 사용할 수 있습니다.
Frequency Encoding은 위치에 따라 서로 다른 주파수의 신호가 발생하도록 만들어 공간적인 위치 정보를 얻는 방법입니다.
예를 들어 Y축 방향으로 Gradient를 인가하면
Y 위치가 다름
↓
자기장 세기가 다름
↓
라모어 주파수가 다름
↓
신호 주파수가 다름
↓
Y축 위치를 구별
이라는 과정이 가능합니다.
따라서 특정 촬영 조건에서는 Y-Gradient가 Frequency Encoding Gradient로 사용될 수 있습니다.
5. Y-Gradient와 Phase Encoding
Y-Gradient를 이해할 때 특히 중요한 부분이 Phase Encoding입니다.
Gradient는 주파수 차이를 만드는 것뿐만 아니라 위상 차이를 만드는 데에도 사용할 수 있습니다.
Y축 방향으로 짧은 시간 동안 Gradient를 인가하면 위치에 따라 서로 다른 위상 변화가 발생합니다.
Gradient를 제거한 후에도 이 위상 차이는 일정한 정보를 남깁니다.
MRI는 이 위상 차이를 분석하여 Y축 방향의 위치 정보를 얻을 수 있습니다.
따라서 특정 영상에서는
Y-Gradient → Phase Encoding
으로 사용될 수 있습니다.
6. Y-Gradient = Phase Encoding이라고 외우면 될까?
여기서 중요한 주의점이 있습니다.
MRI를 처음 공부하면
"X는 Frequency Encoding"
"Y는 Phase Encoding"
"Z는 Slice Selection"
이라고 외우는 경우가 있습니다.
기본적인 예시에서는 이런 방식으로 설명할 수 있지만, 항상 고정된 규칙은 아닙니다.
X, Y, Z는 기본적으로 Gradient의 물리적인 방향을 의미합니다.
반면
- Slice Selection
- Frequency Encoding
- Phase Encoding
은 Gradient가 수행하는 기능을 의미합니다.
따라서 두 개념은 구분해서 이해해야 합니다.
실제 MRI에서는 촬영 방향과 Pulse Sequence에 따라 Gradient 축을 서로 조합하여 사용할 수 있습니다.
특히 Oblique imaging에서는 여러 Gradient 축을 조합하여 원하는 방향의 Gradient를 만들어냅니다.
7. Y-Gradient와 Slice Selection
Y-Gradient 역시 Slice Selection에 사용할 수 있습니다.
예를 들어 Y축 방향으로 단면을 선택하고 싶다면 Y-Gradient를 Slice Selection Gradient로 사용할 수 있습니다.
이때 Gradient와 RF Pulse를 함께 사용합니다.
Y-Gradient가 Y축 위치에 따라 서로 다른 공명주파수를 만들면 특정 주파수 범위의 RF Pulse를 이용하여 원하는 위치의 수소핵을 선택적으로 여기할 수 있습니다.
즉,
Y-Gradient
↓
Y 위치에 따른 공명주파수 차이
↓
특정 주파수의 RF Pulse
↓
원하는 위치의 Slice 선택
이라는 원리입니다.
따라서 Y-Gradient도 촬영 방향에 따라 Slice Selection에 활용할 수 있습니다.
8. Y-Gradient와 Oblique Imaging
MRI에서는 단순히 Axial, Sagittal, Coronal 세 방향만 촬영하는 것은 아닙니다.
필요한 경우 Oblique Plane, 즉 비스듬한 방향의 영상을 촬영할 수 있습니다.
이때 중요한 것이 X, Y, Z Gradient의 조합입니다.
예를 들어 원하는 Slice 방향이 기본 X, Y, Z 축과 정확하게 일치하지 않는다면 여러 Gradient를 적절하게 조합하여 원하는 방향의 Gradient를 만들어낼 수 있습니다.
따라서 MRI의 다양한 영상 방향을 이해하려면
X + Y + Z Gradient의 조합
이라는 개념을 알아야 합니다.
9. Y-Gradient와 K-space
MRI에서 얻은 신호는 바로 영상으로 변환되지 않습니다.
Gradient를 이용해 공간정보를 부여한 뒤 데이터를 K-space에 저장합니다.
Y-Gradient 역시 K-space 데이터를 획득하는 과정에서 중요한 역할을 할 수 있습니다.
특히 Phase Encoding을 담당하는 Gradient는 K-space의 한 방향으로 데이터를 채워나가는 과정과 밀접한 관계가 있습니다.
단순하게 표현하면,
Y-Gradient
↓
Y축 공간정보 생성
↓
Phase/Frequency Encoding
↓
K-space 데이터 획득
↓
Fourier Transform
↓
MRI 영상
의 흐름으로 이해할 수 있습니다.
10. Y-Gradient와 MRI 소음
MRI 검사 중 발생하는 큰 소리도 Gradient Coil과 관련이 있습니다.
Y-Gradient Coil에 빠르게 변화하는 전류가 흐르면 강한 B0 자기장 안에서 코일에 힘이 발생합니다.
이 과정에서 코일과 주변 구조물이 미세하게 진동하면서 MRI 특유의 큰 소리가 발생합니다.
따라서 검사 중 들리는
"쿵쿵"
"탁탁"
"웅웅"
같은 소리는 Gradient switching과 관련이 있습니다.
촬영하는 시퀀스에 따라 Gradient의 작동 패턴이 달라지기 때문에 소리의 종류와 반복 속도도 달라질 수 있습니다.
11. Y-Gradient의 성능
Gradient Coil의 성능은 여러 가지 요소로 평가합니다.
대표적인 요소는 다음과 같습니다.
Gradient Amplitude
Gradient가 만들어낼 수 있는 자기장 변화의 크기입니다.
Slew Rate
Gradient 자기장이 얼마나 빠르게 변화할 수 있는지를 나타냅니다.
Gradient Linearity
촬영 영역에서 Gradient가 얼마나 정확하고 선형적으로 자기장을 변화시키는지를 나타내는 중요한 특성입니다.
이러한 요소는 MRI의 Pulse Sequence와 영상 획득 속도, 공간정보 처리 등에 영향을 줄 수 있습니다.
12. Y-Gradient와 빠른 영상
빠른 MRI 영상에서는 Gradient를 매우 빠르게 변화시켜야 하는 경우가 있습니다.
대표적인 예가 EPI(Echo Planar Imaging)입니다.
EPI에서는 빠른 Gradient switching을 이용해 매우 짧은 시간에 많은 K-space 데이터를 획득합니다.
따라서 Gradient 성능은
빠른 영상 획득
과
고속 Pulse Sequence 구현
에 중요한 요소입니다.
하지만 Gradient switching이 빨라질수록 소음과 말초신경자극(PNS) 등도 함께 고려해야 합니다.
13. Y-Gradient와 PNS
Gradient 자기장이 빠르게 변화하면 인체에 유도전기장이 발생할 수 있습니다.
이와 관련된 대표적인 현상이 말초신경자극(PNS, Peripheral Nerve Stimulation)입니다.
환자에 따라 검사 중
- 따끔한 느낌
- 근육이 움찔하는 느낌
- 가벼운 자극감
등을 느낄 수 있습니다.
따라서 MRI 장비에서는 Gradient의 세기뿐 아니라 변화 속도인 Slew Rate와 관련된 안전성도 중요하게 고려합니다.
14. Y-Gradient와 X·Z Gradient 비교
X, Y, Z Gradient는 모두 같은 기본 원리를 가지고 있습니다.
| 구분 | X-Gradient | Y-Gradient | Z-Gradient |
| 기본 방향 | X축 | Y축 | Z축 |
| 일반적인 좌표 개념 | 좌우 | 앞뒤 | 상하 |
| 주요 역할 | 공간정보 생성 | 공간정보 생성 | 공간정보 생성 |
| 사용 가능한 기능 | Slice/Encoding | Slice/Encoding | Slice/Encoding |
| 특징 | X방향 자기장 변화 | Y방향 자기장 변화 | Z방향 자기장 변화 |
여기서 가장 중요한 점은 각 Gradient 축에 특정 기능이 영구적으로 고정되어 있지 않다는 것입니다.
촬영 방향과 Pulse Sequence에 따라 기능이 달라질 수 있습니다.
15. Y-Gradient와 Shimming의 차이
Y-Gradient와 Shimming 역시 구분해야 합니다.
Y-Gradient
Y축 방향으로 의도적인 자기장 변화를 만들어 공간정보를 얻습니다.
Shimming
주자장 B0의 불균일성을 보정하여 자기장을 보다 균일하게 만듭니다.
즉,
Gradient = 필요한 자기장 차이를 만든다
Shimming = 원하지 않는 자기장 차이를 보정한다
입니다.
둘은 자기장과 관련되어 있지만 목적이 서로 다릅니다.
16. Y-Gradient를 MRI 전체 과정에서 이해하기
MRI 영상이 만들어지는 과정을 Y-Gradient와 연결해 보겠습니다.
주자장 B0
↓
수소핵의 세차운동
↓
라모어 주파수
↓
RF Pulse
↓
공명 및 Flip Angle
↓
Gradient 작동
↓
Slice Selection
↓
Frequency Encoding / Phase Encoding
↓
K-space 데이터 획득
↓
Fourier Transform
↓
MRI 영상
Y-Gradient는 이 과정에서 필요한 경우 Y축 방향의 공간정보를 만들어주는 역할을 합니다.
17. Y-Gradient를 한 문장으로 정리하면
Y-Gradient Coil은 MRI의 Y축 방향으로 자기장의 세기를 변화시켜 위치에 따른 주파수 또는 위상 차이를 만들고, 이를 이용해 MRI 영상의 공간정보를 얻도록 하는 장치입니다.
중요한 것은
Y-Gradient = 특정 기능
이라고 외우지 않는 것입니다.
정확하게는
Y-Gradient = Y축 방향의 자기장 변화
이고,
이 Gradient가 Pulse Sequence에 따라
- Slice Selection
- Frequency Encoding
- Phase Encoding
등에 활용될 수 있습니다.
마무리
Y-Gradient Coil은 MRI의 세 가지 Gradient 축 가운데 하나입니다.
핵심 개념은 다음과 같습니다.
Y-Gradient는 Y축 방향으로 자기장에 변화를 만든다.
↓
위치에 따라 라모어 주파수와 위상이 달라질 수 있다.
↓
이 차이를 이용하여 공간정보를 얻는다.
↓
공간정보는 K-space 데이터 획득과 MRI 영상 재구성에 활용된다.
특히 MRI 물리를 공부할 때
X, Y, Z = Gradient의 방향
Slice Selection, Frequency Encoding, Phase Encoding = Gradient의 기능
이라는 구분을 반드시 기억하는 것이 좋습니다.
이 개념을 이해하면 X-Gradient, Y-Gradient, Z-Gradient를 단순히 암기하는 것이 아니라 실제 MRI 영상이 어떻게 만들어지는지를 이해할 수 있습니다.
다음 단계에서는 X·Y·Z Gradient를 실제 영상 좌표계와 연결하여 '어떤 Gradient가 Slice Selection, Phase Encoding, Frequency Encoding에 사용되는가'를 하나의 글로 정리하면 MRI Gradient 시리즈를 완성할 수 있습니다.
글의 출처 및 참고
- Westbrook C. et al. MRI in Practice
- Haacke E.M. et al. Magnetic Resonance Imaging: Physical Principles and Sequence Design
- Brown R.W. et al. Magnetic Resonance Imaging: Physical Principles and Sequence Design
- International Society for Magnetic Resonance in Medicine (ISMRM)
- RadiologyInfo
- 대한영상의학회 MRI 관련 교육자
태그
#MRI
#YGradient
#YGradientCoil
#GradientCoil
#경사자계
#경사자계코일
#MRI원리
#MRI물리
#MRI공부
#PhaseEncoding
#FrequencyEncoding
#SliceSelection
#Kspace
#LarmorFrequency
#RFpulse
#MRI영상
#자기공명영상
#영상의학
#방사선사
#MRI소음
#MRI안전
#PNS
#SlewRate
#ObliqueMRI
댓글
