결합된 3가지 coil의 기능

영상에 있어서 trans-axial, sagittal, coronal plane을 선택하기 위해서 는 X, Y, Z 가 각각 작용할 것이다.

만약 동시에 3 coil이 작동한다면 3쌍의 coil에 흐르는 전류는 3부분으로 분리되어 자장을 형성하지 않고 오히려 하나의 합성된 자장을 만들게 된다.

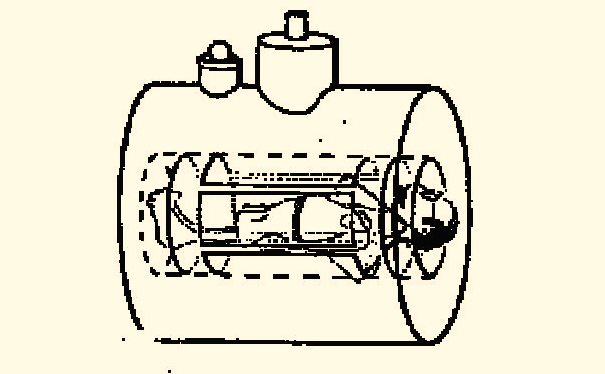

그림 1-6은 oblique한 영상을 얻기 위해 3가지 coil이 모두 작동되고 있 는 것을 보여주고 있다.

각각의 Gradient coil에 흐르는 전류를 조절 할 수 있다면 원하고자 하는 영상의 Plane을 정확히 나타낼 수 있을 것이며, X. Y - Gradient는 각 pixel로 부터 나온 신호를 위치잡이 해주는 기능을 가지게 된다.

각 coil은 축을 따라 작은 경사자계를 만들어 내고 주자장에 더해진다.

이렇게 경사자장이 부가되면 서로 다른 위치에 있는 spin의 공명주파수 또한 달라지게 되는데 경사자계가 강하게 걸린 부분은 약하게 걸린 부분 보다 더 빨리 세차운동 을 하게 된다.

일반적으로 경사코일은 균등한 자장을 불균등하게 만들고 있는데 이러한 목적은 하나의 영상을 만들기 위해 바로 단면의 선택과 pixel의 위치잡이를 하기 위해서다.

Med-news – 중년을 위한 건강, 의료정보와 생활건강 가이드

밤늦게 아이가 아플 때, 당황하지 말고 노원구 달빛어린이병원으로 늦은 밤이나 주말, 아이가 갑자기 열이 펄펄 끓거나 구토를 시작하면 부모의 가슴은 철렁 내려앉습니다. 제 주변에도 얼마 전

med-news.co.kr

MRI X·Y·Z Gradient Coil의 결합과 기능, 3개의 경사자계는 어떻게 영상을 만들까?

MRI에는 일반적으로 X, Y, Z 세 방향의 Gradient Coil(경사자계코일)이 들어 있습니다.

앞서 X-Gradient, Y-Gradient, Z-Gradient를 각각 살펴봤다면 이번에는 세 가지 Gradient가 어떻게 서로 결합되어 실제 MRI 영상을 만드는지 알아보겠습니다.

MRI를 처음 공부할 때 가장 혼동하기 쉬운 부분이 있습니다.

"X-Gradient는 Frequency Encoding, Y-Gradient는 Phase Encoding, Z-Gradient는 Slice Selection을 담당한다."

이렇게 외우는 경우가 많지만, 이것은 특정 기본 좌표계에서의 대표적인 예시일 뿐 모든 MRI 촬영에 그대로 적용되는 고정 규칙은 아닙니다.

정확하게 이해하려면

X·Y·Z = Gradient가 만들어지는 물리적 방향

이고,

Slice Selection·Phase Encoding·Frequency Encoding = Gradient가 수행하는 기능

이라는 점을 먼저 구분해야 합니다.

1. MRI에는 왜 3개의 Gradient Coil이 필요할까?

MRI의 주자석은 강력하고 비교적 균일한 B0 자기장을 만듭니다.

하지만 B0만으로는 인체에서 발생한 MR 신호가 어느 위치에서 나온 것인지 구별하기 어렵습니다.

그래서 Gradient Coil을 사용합니다.

Gradient는 주자장에 작은 자기장 변화를 의도적으로 만들어냅니다.

이렇게 하면 위치에 따라 자기장의 세기가 달라지고, 결과적으로 수소핵의 공명주파수나 위상이 달라집니다.

MRI는 이 차이를 이용해 공간정보를 얻습니다.

그런데 인체는 3차원 구조이기 때문에 한 방향의 Gradient만으로는 충분하지 않습니다.

그래서

X-Gradient

Y-Gradient

Z-Gradient

세 방향의 Gradient를 사용합니다.

2. X·Y·Z Gradient는 각각 무엇을 의미할까?

가장 기본적인 좌표계에서는 다음과 같이 이해할 수 있습니다.

Gradient	기본적인 방향
X-Gradient	좌우 방향
Y-Gradient	앞뒤 방향
Z-Gradient	머리-발 방향

중요한 것은 이 세 Gradient가 각각 완전히 독립적인 기능을 수행하는 것이 아니라는 점입니다.

필요한 경우 하나의 Gradient만 사용하기도 하고, 여러 Gradient를 동시에 조합하기도 합니다.

특히 Oblique Imaging에서는 여러 축의 Gradient를 조합하여 원하는 방향의 단면을 만들 수 있습니다.

3. Gradient의 핵심은 '자기장 차이'다

Gradient Coil의 가장 중요한 기능은 위치에 따라 자기장의 세기를 다르게 만드는 것입니다.

예를 들어 X축 방향으로 Gradient를 인가하면 X축 위치에 따라 자기장이 조금씩 달라집니다.

그러면 위치에 따라 라모어 주파수도 달라집니다.

Y축 Gradient를 사용하면 Y축 위치에 따라 자기장이 달라지고,

Z축 Gradient를 사용하면 Z축 위치에 따라 자기장이 달라집니다.

따라서

X-Gradient → X 방향 정보

Y-Gradient → Y 방향 정보

Z-Gradient → Z 방향 정보

를 만들어낼 수 있습니다.

4. 세 Gradient를 결합하면 어떻게 될까?

X, Y, Z Gradient를 각각 독립적으로 생각할 수도 있지만, 실제 MRI에서는 필요한 방향의 Gradient를 만들기 위해 서로 조합할 수 있습니다.

개념적으로는 다음과 같이 생각할 수 있습니다.

X Gradient

Y Gradient

Z Gradient

↓

원하는 방향의 Gradient 형성

이러한 방식으로 MRI는 기본 X, Y, Z 방향뿐 아니라 비스듬한 방향의 Slice도 선택할 수 있습니다.

즉 MRI의 다양한 촬영 방향을 가능하게 하는 중요한 원리 중 하나가 Gradient의 벡터적인 조합입니다.

5. 세 Gradient의 가장 중요한 기능

Gradient는 MRI에서 크게 세 가지 공간정보 형성에 사용됩니다.

① Slice Selection

촬영할 단면을 선택합니다.

② Phase Encoding

한 방향의 위치 정보를 위상 차이로 부호화합니다.

③ Frequency Encoding

다른 방향의 위치 정보를 주파수 차이로 부호화합니다.

이 세 가지 과정을 통해 MRI는 3차원적인 인체 정보를 영상 데이터로 변환할 수 있습니다.

6. Slice Selection에서는 Gradient와 RF가 함께 작동한다

Slice Selection을 이해하려면 Gradient와 RF Pulse를 함께 생각해야 합니다.

먼저 특정 방향의 Gradient를 인가합니다.

그러면 그 방향의 위치에 따라 자기장과 라모어 주파수가 달라집니다.

이 상태에서 특정 주파수 범위의 RF Pulse를 인가합니다.

그러면 해당 주파수에 해당하는 위치의 수소핵이 선택적으로 여기됩니다.

즉,

Slice Selection Gradient

↓

위치에 따른 주파수 차이

↓

RF Pulse

↓

특정 위치의 수소핵 선택

이라는 과정입니다.

따라서 Slice Selection은 단순히 Gradient만으로 이루어지는 것이 아니라 Gradient와 RF Pulse의 협력으로 이루어집니다.

7. Phase Encoding에서는 Gradient가 위상 차이를 만든다

Phase Encoding에서는 특정 방향으로 Gradient를 짧은 시간 동안 인가합니다.

그러면 위치에 따라 수소핵의 위상이 서로 다르게 변화합니다.

Gradient를 제거한 이후에도 이 위상 차이를 이용하여 위치 정보를 얻을 수 있습니다.

이렇게 얻어진 정보는 K-space의 한 방향을 채우는 데 활용됩니다.

즉,

Phase Encoding Gradient

↓

위치별 위상 차이 생성

↓

K-space에 공간정보 기록

이라는 흐름입니다.

8. Frequency Encoding에서는 Gradient가 주파수 차이를 만든다

Frequency Encoding에서는 신호를 측정하는 동안 Gradient를 인가합니다.

이때 위치에 따라 자기장이 달라지므로 라모어 주파수도 달라집니다.

MRI는 신호에 포함된 주파수 정보를 분석하여 해당 위치를 구별합니다.

즉,

Frequency Encoding Gradient

↓

위치별 주파수 차이

↓

신호 분석

↓

공간 위치 결정

이라는 과정입니다.

9. X·Y·Z와 세 가지 Encoding을 어떻게 연결해야 할까?

여기서 가장 중요한 부분입니다.

초보자에게 흔히 다음과 같이 설명합니다.

Z = Slice Selection

Y = Phase Encoding

X = Frequency Encoding

기본적인 예시로는 이해에 도움이 되지만, 이것을 모든 MRI 검사에 적용되는 절대적인 규칙으로 생각하면 안 됩니다.

왜냐하면 실제 MRI에서는

촬영 방향
환자의 자세
Slice Orientation
Oblique angle
Pulse Sequence

등에 따라 Gradient의 역할이 달라질 수 있기 때문입니다.

따라서 정확한 개념은 다음과 같습니다.

X·Y·Z = Gradient의 물리적 방향

Slice·Phase·Frequency = Gradient가 수행하는 기능

그리고 필요한 경우 X·Y·Z Gradient를 조합하여 원하는 방향의 기능을 구현합니다.

10. Oblique 영상에서는 세 Gradient가 더욱 중요하다

MRI에서는 단순한 Axial, Sagittal, Coronal 영상 외에도 Oblique 영상을 촬영할 수 있습니다.

Oblique는 기본 좌표축과 정확하게 일치하지 않는 비스듬한 촬영면입니다.

예를 들어 특정 관절이나 심장, 혈관 등의 구조물을 가장 잘 보기 위해 비스듬한 방향으로 Slice를 설정할 수 있습니다.

이때 하나의 Gradient 축만 사용하는 것이 아니라 X, Y, Z Gradient를 적절하게 조합하여 원하는 Slice 방향의 Gradient를 만들어냅니다.

따라서

X + Y + Z Gradient의 조합

은 MRI가 다양한 촬영 방향을 구현할 수 있도록 해주는 중요한 원리입니다.

11. Gradient와 K-space

Gradient의 역할은 K-space와도 밀접하게 연결됩니다.

MRI는 인체에서 발생한 신호를 바로 영상으로 만들지 않습니다.

Gradient를 이용하여 공간정보를 부여한 후 데이터를 K-space에 저장합니다.

그 다음 수학적 변환을 통해 최종 영상을 만들어냅니다.

전체 과정을 단순하게 표현하면

↓

RF Pulse

↓

Gradient

↓

공간정보 부여

↓

K-space

↓

Fourier Transform

↓

MRI 영상

입니다.

따라서 Gradient는 MRI 신호와 실제 영상 사이를 연결하는 핵심 요소라고 할 수 있습니다.

12. 세 Gradient가 동시에 작동할 수도 있을까?

가능합니다.

MRI Pulse Sequence에서는 여러 Gradient를 시간에 따라 매우 정밀하게 제어합니다.

어떤 시점에는 Z 방향 Gradient가 Slice Selection에 사용되고,

다른 시점에는 Y 방향 Gradient가 Phase Encoding에 사용되고,

또 다른 시점에는 X 방향 Gradient가 Frequency Encoding에 사용될 수 있습니다.

또한 특정 영상에서는 여러 축의 Gradient를 조합할 수도 있습니다.

따라서 MRI에서 Gradient는 단순히

"켜져 있다"

"꺼져 있다"

정도로 작동하는 것이 아니라,

강도, 방향, 지속시간, 변화 속도

등을 매우 정밀하게 제어합니다.

13. Gradient Waveform이 중요한 이유

MRI Pulse Sequence를 보면 Gradient가 시간에 따라 다양한 형태로 작동하는 것을 볼 수 있습니다.

예를 들어

Slice Selection Gradient
Phase Encoding Gradient
Frequency Encoding Gradient
Rewinder Gradient
Crusher Gradient
Spoiler Gradient

등 다양한 Gradient waveform이 사용됩니다.

즉 Gradient Coil은 단순히 하나의 일정한 자기장을 만드는 장치가 아니라 시간에 따라 다양한 자기장 변화를 만들어내는 시스템입니다.

이러한 Gradient waveform의 조합이 결국 하나의 Pulse Sequence를 구성합니다.

14. Gradient Coil과 MRI 소음

MRI 검사 중 발생하는 큰 소음은 Gradient system과 관련이 있습니다.

X, Y, Z Gradient Coil에 빠르게 변화하는 전류가 흐르면 강한 B0 자기장 안에서 코일에 힘이 작용합니다.

이로 인해 코일과 주변 구조물이 진동하면서 MRI 특유의 큰 소리가 발생합니다.

따라서 MRI 검사 중

"쿵쿵"

"탁탁"

"우우웅"

등의 소리가 나는 것은 Gradient가 빠르게 작동하고 있다는 신호 중 하나입니다.

촬영하는 Pulse Sequence에 따라 소리의 패턴과 크기도 달라질 수 있습니다.

15. Gradient와 말초신경자극

Gradient가 빠르게 변화하면 인체에 유도전기장이 발생할 수 있습니다.

이와 관련된 대표적인 현상이 말초신경자극(PNS, Peripheral Nerve Stimulation)입니다.

일부 환자는 검사 중 따끔하거나 근육이 움찔하는 듯한 느낌을 경험할 수 있습니다.

따라서 Gradient 시스템은 높은 성능뿐 아니라 안전성도 함께 고려해야 합니다.

특히 Gradient의 변화 속도를 나타내는 Slew Rate가 중요한 요소입니다.

16. Gradient Coil의 성능을 결정하는 요소

Gradient 시스템의 대표적인 성능 요소는 다음과 같습니다.

Gradient Amplitude

Gradient가 만들어낼 수 있는 자기장 변화의 크기입니다.

Slew Rate

Gradient 자기장이 얼마나 빠르게 변화할 수 있는지를 나타냅니다.

Gradient Linearity

촬영 영역에서 Gradient가 얼마나 정확하게 선형적으로 작동하는지를 나타냅니다.

이러한 요소들은 MRI의 영상 획득 속도와 다양한 Pulse Sequence 구현에 영향을 줍니다.

17. X·Y·Z Gradient의 역할을 하나로 연결하면

세 Gradient의 관계를 가장 쉽게 이해하는 방법은 다음과 같습니다.

X-Gradient

→ X 방향 자기장 변화

Y-Gradient

→ Y 방향 자기장 변화

Z-Gradient

→ Z 방향 자기장 변화

이 세 가지를 필요에 따라 조합하면

3차원 공간의 위치정보

를 얻을 수 있습니다.

그리고 이 공간정보가

Slice Selection

Phase Encoding

Frequency Encoding

에 활용됩니다.

결국 세 Gradient는 서로 협력하여 MRI가 "신호가 어디에서 발생했는지" 알아낼 수 있도록 합니다.

18. MRI 영상 형성 전체 과정

이제 지금까지 배운 MRI 물리를 하나의 흐름으로 연결해보겠습니다.

① Main Magnet

주자장 B0를 만듭니다.

↓

② 수소핵의 세차운동

B0 안에서 수소핵의 자기모멘트가 라모어 주파수로 세차합니다.

↓

③ RF Pulse

공명 조건에서 RF Pulse를 인가하여 자화를 변화시킵니다.

↓

④ Gradient Coil

X·Y·Z Gradient를 이용해 공간정보를 부여합니다.

↓

⑤ Slice Selection

원하는 촬영 단면을 선택합니다.

↓

⑥ Phase Encoding

한 방향의 위치정보를 위상으로 부호화합니다.

↓

⑦ Frequency Encoding

다른 방향의 위치정보를 주파수로 부호화합니다.

↓

⑧ K-space

획득한 데이터를 저장합니다.

↓

⑨ Fourier Transform

K-space 데이터를 영상으로 변환합니다.

↓

⑩ MRI Image

최종 MRI 영상이 만들어집니다.

19. 가장 쉽게 기억하는 방법

MRI Gradient를 공부하면서 X, Y, Z가 헷갈린다면 다음 세 문장만 기억해도 좋습니다.

X·Y·Z는 방향이다.

Slice·Phase·Frequency는 기능이다.

세 Gradient는 필요에 따라 단독 또는 조합되어 사용된다.

이렇게 이해하면 특정 축에 특정 기능을 무조건 연결해서 암기하는 오류를 피할 수 있습니다.

마무리

MRI의 X, Y, Z Gradient Coil은 각각 특정 방향으로 자기장의 세기를 변화시키는 장치입니다.

하지만 실제 MRI에서는 세 Gradient가 독립적으로만 작동하는 것이 아니라 Pulse Sequence에 따라 정밀하게 제어되고 서로 조합되어 공간정보를 만들어냅니다.

핵심을 정리하면 다음과 같습니다.

X-Gradient → X축 방향 자기장 변화

Y-Gradient → Y축 방향 자기장 변화

Z-Gradient → Z축 방향 자기장 변화

그리고 이 Gradient를 이용하여

Slice Selection

Phase Encoding

Frequency Encoding

을 수행합니다.

특히 Oblique 영상에서는 X·Y·Z Gradient를 적절하게 조합하여 원하는 방향의 촬영면을 만들 수 있습니다.

결국 Gradient Coil의 가장 중요한 역할은 한 가지로 정리할 수 있습니다.

"MRI 신호가 인체의 어느 위치에서 발생했는지를 알아낼 수 있도록 공간정보를 부여하는 것"
