X - Gradient coil

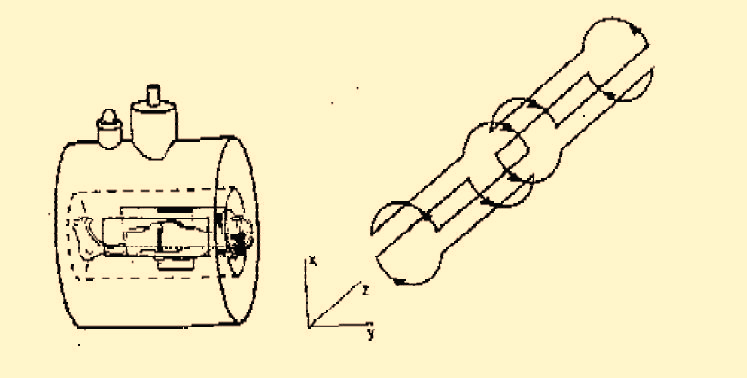

그림 1-4는 X-gradient가 환자의 좌 우측에 경사자장이 위치하고 있는 것을 보여주고 있다.
X축은 환자의 수평축에 가로질러 위치하고 있으며 이러한 coil들은 Z-gradient coil과 같은 방법으로 작동되며, 반대 측을 가진 직류전류는 경사자장을 만들게 된다.
X-Gradient에 의해 생긴 경사자장은 Z-Gradient에서와 비슷하게 환자 의 X-축을 따라 공간 위치를 가능하게 해주며 주파수 부호화에 사용된다.
Med-news – 중년을 위한 건강, 의료정보와 생활건강 가이드
밤늦게 아이가 아플 때, 당황하지 말고 노원구 달빛어린이병원으로 늦은 밤이나 주말, 아이가 갑자기 열이 펄펄 끓거나 구토를 시작하면 부모의 가슴은 철렁 내려앉습니다. 제 주변에도 얼마 전
med-news.co.kr
MRI X-Gradient Coil이란? X축 경사자계의 원리와 역할
MRI에는 일반적으로 X, Y, Z 방향의 경사자계를 만들어내는 Gradient Coil(경사자계코일)이 있습니다.
앞서 살펴본 Z-Gradient가 Z축 방향의 자기장 변화를 만들어 특히 Slice Selection에 활용된다면, X-Gradient Coil은 X축 방향의 자기장 변화를 만들어 MRI 신호의 위치 정보를 얻는 데 중요한 역할을 합니다.
특히 MRI 물리를 공부할 때 X-Gradient는 Frequency Encoding과 공간정보 형성을 이해하는 데 중요한 개념입니다.
1. X-Gradient Coil이란?
X-Gradient Coil은 MRI의 X축 방향으로 자기장의 세기를 변화시키는 경사자계코일입니다.
일반적인 MRI 좌표계에서는 X축을 좌우 방향으로 생각할 수 있습니다.
즉,
X축 = 좌우 방향
으로 이해하면 기본적인 개념을 잡기 쉽습니다.
X-Gradient를 작동시키면 MRI 내부의 모든 위치에서 자기장이 똑같이 유지되는 것이 아니라 X축 위치에 따라 조금씩 달라집니다.
예를 들어 단순하게 표현하면,
왼쪽 → 자기장이 조금 약함
중앙 → 기준 자기장에 가까움
오른쪽 → 자기장이 조금 강함
과 같은 형태의 변화가 만들어질 수 있습니다.
이러한 자기장 차이가 바로 Gradient입니다.
2. X-Gradient를 걸면 무엇이 달라질까?
MRI에서 수소핵의 라모어 주파수는 자기장 세기에 영향을 받습니다.
따라서 X-Gradient를 인가하면 X축의 위치에 따라 라모어 주파수가 달라집니다.
즉,
X 위치가 다르다
↓
자기장 세기가 다르다
↓
라모어 주파수가 다르다
라는 관계가 만들어집니다.
이것이 X-Gradient의 가장 중요한 기본 원리입니다.
MRI는 이러한 주파수 차이를 분석하여 신호가 어느 위치에서 발생했는지 구별할 수 있습니다.
3. X-Gradient와 Frequency Encoding
X-Gradient를 설명할 때 가장 중요한 개념 중 하나가 Frequency Encoding(주파수 부호화)입니다.
MRI 신호는 인체 전체에서 발생하지만, MRI 영상에서는 각각의 신호가 어느 위치에서 발생했는지를 알아야 합니다.
이를 위해 X-Gradient를 이용하여 X축 위치에 따라 서로 다른 주파수를 갖도록 만들 수 있습니다.
예를 들어,
왼쪽에 있는 수소핵 → 낮은 주파수
중앙에 있는 수소핵 → 중간 주파수
오른쪽에 있는 수소핵 → 높은 주파수
와 같은 차이가 발생하도록 할 수 있습니다.
그러면 MRI는 신호에 포함된 주파수 정보를 분석하여 X축 방향의 위치를 알아낼 수 있습니다.
따라서 기본적인 개념으로는
X-Gradient → 위치에 따른 주파수 차이 → Frequency Encoding → X축 위치 정보
라고 이해하면 됩니다.
4. X-Gradient가 항상 Frequency Encoding을 담당할까?
여기서 중요한 주의점이 있습니다.
X-Gradient = 무조건 Frequency Encoding
이라고 외우면 정확하지 않습니다.
MRI에서는 X, Y, Z라는 Gradient 축 자체와 Slice Selection, Frequency Encoding, Phase Encoding이라는 기능을 구분해서 이해해야 합니다.
어떤 Gradient 축을 어떤 목적으로 사용할지는
- 환자의 촬영 방향
- Slice Orientation
- Pulse Sequence
- Gradient 조합
등에 따라 달라질 수 있습니다.
예를 들어 기본적인 좌표계에서 X축 방향의 위치를 주파수로 구분하는 경우 X-Gradient를 Frequency Encoding에 사용할 수 있습니다.
하지만 Oblique imaging에서는 여러 Gradient 축을 조합하여 원하는 방향의 Encoding을 구현할 수 있습니다.
따라서 정확한 표현은
X-Gradient는 X축 방향의 자기장 변화를 만들며, 촬영 조건에 따라 Frequency Encoding 등에 사용될 수 있다
입니다.
5. X-Gradient와 Slice Selection
X-Gradient는 Frequency Encoding뿐 아니라 Slice Selection에도 사용할 수 있습니다.
MRI에서 중요한 것은 "어떤 축의 Gradient인가?"와 "어떤 기능으로 사용하는가?"를 구분하는 것입니다.
예를 들어 X 방향으로 Slice를 선택하고 싶다면 X-Gradient를 Slice Selection Gradient로 사용할 수 있습니다.
이때는 X-Gradient와 RF Pulse를 함께 이용하여 원하는 위치의 단면을 선택합니다.
즉,
Gradient가 위치에 따른 주파수 차이를 만들고
↓
RF Pulse가 특정 주파수 범위를 선택하면
↓
원하는 위치의 Slice를 선택할 수 있습니다.
따라서 X-Gradient 역시 촬영 방향에 따라 Slice Selection에 활용될 수 있습니다.
6. X-Gradient와 Phase Encoding
X-Gradient는 상황에 따라 Phase Encoding에도 사용할 수 있습니다.
MRI의 Gradient는 특정 축에 고정된 기능을 가진 것이 아닙니다.
Pulse Sequence가 어떻게 설계되었는지에 따라 X, Y, Z Gradient를 각각 또는 조합하여 다양한 공간정보를 만들어낼 수 있습니다.
따라서
X-Gradient = Frequency Encoding 전용
이라고 이해하는 것보다
X-Gradient = X축 방향의 자기장 변화를 만들어내는 장치
라고 먼저 이해하는 것이 정확합니다.
그리고 이 Gradient를 촬영 목적에 맞게 Slice Selection, Frequency Encoding, Phase Encoding 등에 활용합니다.
7. X-Gradient와 K-space
X-Gradient를 이해하면 다음으로 K-space와 연결할 수 있습니다.
MRI는 인체에서 발생한 신호를 바로 영상으로 만드는 것이 아닙니다.
Gradient를 이용하여 공간정보를 부여하고, 이 데이터를 K-space에 저장한 후 수학적 처리를 통해 최종 영상을 만들어냅니다.
단순화하면,
X-Gradient
↓
X축 공간정보 부여
↓
Frequency 또는 Phase 정보 형성
↓
K-space 데이터 획득
↓
Fourier Transform
↓
MRI 영상
의 흐름으로 이해할 수 있습니다.
8. X-Gradient와 MRI 소음
MRI 검사를 받을 때 들리는 큰 소리 역시 Gradient Coil과 관련이 있습니다.
X-Gradient Coil에 빠르게 변화하는 전류가 흐르면 강한 B0 자기장 안에서 코일과 주변 구조물에 기계적인 힘이 발생합니다.
이로 인해 코일과 주변 구조물이 진동하고 MRI 특유의 큰 소리가 발생합니다.
따라서 MRI 검사 중 들리는
"쿵쿵"
"탁탁"
"우웅"
같은 소리는 Gradient system의 switching과 밀접한 관련이 있습니다.
촬영하는 Pulse Sequence에 따라 Gradient의 작동 방식이 달라지기 때문에 소리의 패턴도 달라질 수 있습니다.
9. X-Gradient의 성능
Gradient Coil의 성능은 단순히 자기장이 얼마나 강한지만으로 결정되지 않습니다.
대표적으로 다음과 같은 요소가 중요합니다.
Gradient Amplitude
Gradient가 만들어낼 수 있는 자기장 변화의 크기입니다.
Slew Rate
Gradient 자기장을 얼마나 빠르게 변화시킬 수 있는지를 나타냅니다.
Gradient Linearity
설계된 공간에서 Gradient가 얼마나 정확하게 원하는 형태로 유지되는지를 나타내는 중요한 특성입니다.
이러한 특성은 MRI의 영상 획득 속도와 다양한 Pulse Sequence 구현에 영향을 줍니다.
10. X-Gradient와 빠른 MRI
빠른 MRI 영상에서는 Gradient를 매우 빠르게 변화시켜야 하는 경우가 많습니다.
특히 EPI와 같은 고속 영상에서는 Gradient의 빠른 switching이 중요한 역할을 합니다.
Gradient 성능이 충분하면 빠른 공간정보 부호화가 가능해지고, 다양한 고속 촬영 기법을 구현하는 데 유리합니다.
하지만 빠른 Gradient switching에는 소음과 PNS 등의 문제도 함께 고려해야 합니다.
11. X-Gradient와 말초신경자극(PNS)
Gradient가 매우 빠르게 변화하면 인체에 유도전기장이 발생할 수 있습니다.
이와 관련하여 MRI 안전성에서 중요한 개념이 말초신경자극(PNS, Peripheral Nerve Stimulation)입니다.
환자에 따라 검사 중
- 따끔거리는 느낌
- 근육이 움찔하는 느낌
- 가벼운 자극감
등이 발생할 수 있습니다.
따라서 MRI 장비에서는 Gradient amplitude뿐만 아니라 Slew Rate와 관련된 안전성도 고려합니다.
12. X-Gradient와 Z-Gradient 비교
X-Gradient와 Z-Gradient의 차이를 간단히 비교하면 다음과 같습니다.
| 구분 | X-Gradient | Z-Gradient |
| Gradient 방향 | X축 | Z축 |
| 기본적인 축 개념 | 좌우 | 상하 |
| 자기장 변화 | X 위치에 따라 변화 | Z 위치에 따라 변화 |
| 활용 | Slice/Encoding 등에 사용 | Slice/Encoding 등에 사용 |
| 주요 특징 | X축 공간정보 형성 | Z축 공간정보 형성 |
| 고정된 전용 기능 | 없음 | 없음 |
여기서 가장 중요한 부분은 X와 Z라는 이름은 Gradient의 방향을 의미할 뿐, 특정 영상 기능을 영구적으로 의미하는 것은 아니라는 것입니다.
13. X-Gradient와 Shimming의 차이
X-Gradient와 앞서 공부한 Shimming도 구분해야 합니다.
X-Gradient
필요한 공간정보를 얻기 위해 X축 방향으로 의도적인 자기장 변화를 만듭니다.
Shimming
B0의 불균일성을 보정하여 보다 균일한 자기장을 만드는 과정입니다.
즉,
Gradient = 의도적으로 차이를 만든다
Shimming = 원하지 않는 차이를 보정한다
라고 기억하면 쉽습니다.
14. X-Gradient를 MRI 전체 과정에서 보면
MRI의 전체적인 흐름 속에서 X-Gradient의 역할을 살펴보겠습니다.
주자장 B0
↓
수소핵의 세차운동
↓
라모어 주파수
↓
RF Pulse
↓
공명 및 Flip Angle
↓
Gradient 작동
↓
공간정보 부여
↓
Frequency Encoding / Phase Encoding
↓
K-space 데이터 획득
↓
Fourier Transform
↓
MRI 영상
X-Gradient는 이 과정에서 X축 방향의 공간정보를 만들어내는 중요한 도구라고 이해할 수 있습니다.
15. X-Gradient를 한 문장으로 정리하면
X-Gradient Coil은 MRI의 X축 방향으로 자기장의 세기를 변화시켜 위치에 따른 공명주파수 또는 위상 차이를 만들고, 이를 이용해 MRI 영상의 공간정보를 얻도록 하는 경사자계코일입니다.
특히 기본적인 영상 좌표계에서는 X-Gradient가 X축 방향의 Frequency Encoding에 사용될 수 있습니다.
하지만 실제 MRI에서는 촬영 방향과 Pulse Sequence에 따라 Gradient 축을 조합하여 다양한 역할을 수행합니다.
마무리
X-Gradient Coil은 MRI의 세 가지 Gradient 축 가운데 하나입니다.
가장 중요한 것은 단순히
"X-Gradient = Frequency Encoding"
이라고 외우는 것이 아닙니다.
정확하게는,
X-Gradient = X축 방향으로 자기장에 의도적인 변화를 만드는 장치
입니다.
그리고 이 자기장 변화를 이용하여
- Slice Selection
- Frequency Encoding
- Phase Encoding
등 다양한 공간정보를 만들어낼 수 있습니다.
특히 기본적인 촬영 좌표계에서는 X축 방향의 위치를 서로 다른 주파수로 구분하여 Frequency Encoding에 활용할 수 있습니다.
MRI 물리를 공부할 때는 다음과 같이 기억하면 좋습니다.
B0 → 기본 자기장
RF → 자화의 변화와 여기
Gradient → 공간정보
X-Gradient → X축 방향의 Gradient
K-space → 획득한 공간주파수 데이터 저장
이렇게 각각의 역할을 연결해서 이해하면 MRI 영상이 만들어지는 과정이 훨씬 명확해집니다.
다음으로 Y-Gradient Coil을 공부하면 X, Y, Z 세 축의 Gradient가 어떻게 서로 조합되어 3차원적인 MRI 영상을 만드는지 이해할 수 있습니다.
글의 출처 및 참고
- Westbrook C. et al. MRI in Practice
- Haacke E.M. et al. Magnetic Resonance Imaging: Physical Principles and Sequence Design
- Brown R.W. et al. Magnetic Resonance Imaging: Physical Principles and Sequence Design
- International Society for Magnetic Resonance in Medicine (ISMRM)
- RadiologyInfo
- 대한영상의학회 MRI 관련 교육자료
