Bandwith

Bandwidth에는 Receiver Bandwidth와 Transmit Bandwidth가 있는데, 이는 영상화 하는 Matrix, 1pixel내에 포함되는 주파수의 범위로서 자장강도 기준에 의해 적절히 수동 또는 자동으로 그 주파수 폭이 조절되어 진다. (Fat과Water 주파수 차이).

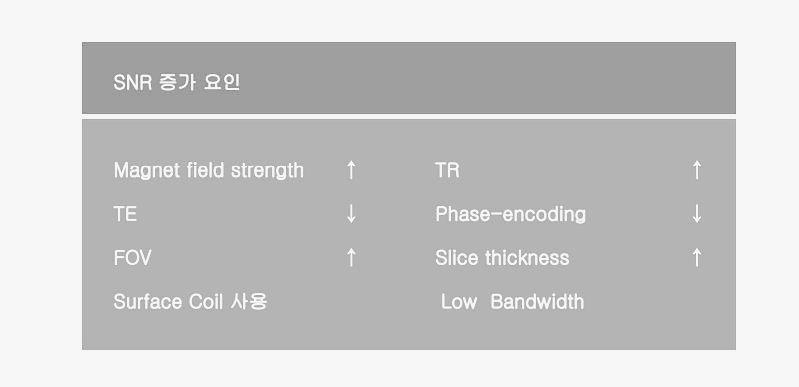

주로 영상에 미치는 Bandwidth는 Receiver Bandwidth로 Low Bandwidth를 선택하게 되면 SNR, Chemical Shift artifact, Sampling Time, Motion artifacts가 증가하며, sampling time (Data 획득시간) 증가로 TE가 길어지며 그로 인해 slice수도 감소된다.

이런 Band width는 FOV 및 여러 인자들과 장치의 능력에 의해 자동적으로 조절되기도 한다.

Flip angle

요구되어진 RF flip angle은 눈으로 확인 할 수 없기에 RF adjust, RF coil, RF pulse shape 등 여러 가지 특성 및 조절 인자에 의해 좌우되며 영상에 영향을 미친다.

이 RF flip angle에 의해 영상의 contrast가 변화되기에 scan option중 flip angle을 변화시켜 사용함에 있어 부위에 따라 적절한 flip angle을 적용 할 수 있도록 세심한 관찰 및 기본이론의 숙지가 필요하다.

이것은 꼭 GE(gradient echo)에서 만 가능한 것은 아니고, SE에도 유용하게 사용할 수 있다.

중 저 자장강도 세기에서 Gradient echo 이용 시 large flip angle을 사용하여 more T1 WI를 얻어내기도 한다

MRI Parameters 부가인자 Bandwidth와 Flip Angle

MRI 영상의 화질과 신호를 좌우하는 두 가지 중요한 parameter

MRI 촬영 parameter를 공부하다 보면 TR과 TE 외에도 여러 가지 설정값을 만나게 됩니다.

그중에서도 Bandwidth와 Flip Angle은 MRI 영상의 화질과 신호 특성을 이해하는 데 중요한 parameter입니다.

하지만 처음 MRI를 공부하는 사람에게는 조금 어렵게 느껴질 수 있습니다.

Bandwidth는 주로 주파수 대역폭과 SNR, chemical shift, susceptibility artifact와 관련이 있고, Flip Angle은 RF pulse가 종자화를 얼마나 회전시키는지와 조직 대비 및 신호강도에 영향을 줍니다.

이번 글에서는 두 parameter를 각각 살펴보고 마지막에는 실제 MRI 영상을 볼 때 어떻게 생각하면 되는지 정리해 보겠습니다.

1. Bandwidth란 무엇인가?

Bandwidth는 말 그대로 대역폭을 의미합니다.

MRI에서는 주파수의 일정한 범위를 이용하여 신호를 송수신합니다.

이때 사용되는 주파수 범위가 Bandwidth입니다.

일반적으로 MRI에서는

Receiver Bandwidth

와

Transmit Bandwidth

를 구분할 수 있습니다.

임상에서 MRI parameter를 확인할 때 흔히 이야기하는 Bandwidth는 주로 Receiver Bandwidth를 의미하는 경우가 많습니다.

쉽게 표현하면

Bandwidth = MRI가 신호를 받아들이는 주파수 범위

라고 이해하면 됩니다.

2. Bandwidth와 SNR의 관계

Bandwidth를 이해할 때 가장 중요한 개념 중 하나가 SNR(Signal-to-Noise Ratio)입니다.

일반적으로 다른 조건이 동일하다면 Receiver Bandwidth가 넓어질수록 수신되는 noise가 증가할 수 있습니다.

따라서

Bandwidth 증가 → Noise 증가 → SNR 감소

라는 관계를 기본적으로 이해할 수 있습니다.

반대로

Bandwidth 감소 → Noise 감소 → SNR 증가

의 경향이 나타납니다.

따라서 SNR만 생각하면 좁은 Bandwidth가 유리할 수 있습니다.

하지만 MRI parameter는 하나만 보고 결정할 수 없습니다.

Bandwidth를 지나치게 좁게 설정하면 다른 문제가 발생할 수 있습니다.

3. Bandwidth와 Chemical Shift

Bandwidth는 chemical shift artifact와도 관련이 있습니다.

MRI에서 지방과 물은 서로 약간 다른 공명 주파수를 가지고 있습니다.

이 차이 때문에 주파수 방향에서 위치가 서로 다르게 표현되는 현상이 나타날 수 있습니다.

이것이 대표적인 chemical shift artifact입니다.

일반적으로

좁은 Bandwidth → chemical shift artifact 증가

넓은 Bandwidth → chemical shift artifact 감소

의 경향이 있습니다.

따라서 지방과 물의 경계가 중요한 검사에서는 Bandwidth 설정도 영상의 질에 영향을 줄 수 있습니다.

4. Bandwidth와 Susceptibility Artifact

Bandwidth는 susceptibility에 의한 artifact와도 관련이 있습니다.

특히 다음과 같은 상황에서 susceptibility effect가 문제가 될 수 있습니다.

금속 주변
공기와 조직의 경계
출혈
석회화
수술 후 금속성 고정물 주변

특히 Gradient Echo 계열 영상에서는 susceptibility effect가 더욱 두드러질 수 있습니다.

일반적인 경향으로는

넓은 Bandwidth → frequency shift의 공간적 displacement 감소

로 이해할 수 있습니다.

따라서 susceptibility artifact나 chemical shift artifact를 줄이는 데 Bandwidth를 넓게 설정하는 것이 도움이 될 수 있습니다.

5. Bandwidth와 Gradient

Bandwidth는 MRI gradient와도 밀접한 관계가 있습니다.

주파수 방향에서 어느 정도의 주파수 범위를 얼마나 넓게 사용할 것인지 결정하는 과정에서 gradient strength와 slew rate 등의 요소가 영향을 줍니다.

따라서 Bandwidth는 단순히 "화질 설정값"이라고 생각하기보다

RF, gradient, receiver가 만들어내는 전체적인 신호 획득 과정과 연결된 parameter

라고 이해하는 것이 좋습니다.

6. Bandwidth를 한눈에 정리하면

Bandwidth	일반적인 경향
증가	SNR 감소
증가	Chemical shift 감소
증가	Frequency displacement 감소
감소	SNR 증가
감소	Chemical shift 증가
감소	Scan 조건에 따라 artifact 영향 증가 가능

다만 실제 영상에서는 Bandwidth 하나만으로 결과가 결정되지 않습니다.

Field strength, sequence, TE, gradient 성능, matrix, FOV 등의 조건을 함께 고려해야 합니다.

7. Flip Angle이란 무엇인가?

이번에는 Flip Angle을 살펴보겠습니다.

Flip Angle은 RF pulse에 의해 longitudinal magnetization이 얼마나 회전하는지를 나타내는 각도입니다.

예를 들어

90° RF pulse

라면 longitudinal magnetization을 transverse plane 방향으로 약 90° 회전시키는 것을 의미합니다.

180° RF pulse

는 magnetization을 반대 방향으로 회전시키는 데 사용됩니다.

Gradient Echo sequence에서는 10°, 20°, 30°, 60° 등 비교적 다양한 Flip Angle을 사용할 수 있습니다.

8. Flip Angle이 중요한 이유

Flip Angle은 MRI 신호의 크기와 영상 contrast에 영향을 줍니다.

특히 Gradient Echo 계열 sequence에서는 Flip Angle이 매우 중요한 parameter입니다.

Flip Angle을 변화시키면

longitudinal magnetization의 양
transverse magnetization의 양
T1 weighting
SNR
tissue contrast
scan efficiency

등이 달라질 수 있습니다.

따라서 Flip Angle은 단순히 "RF pulse가 몇 도 회전하는가"에 그치지 않습니다.

영상의 contrast를 만드는 중요한 조절값이라고 할 수 있습니다.

9. 90° Flip Angle

MRI에서 가장 익숙한 RF pulse가 바로 90° pulse입니다.

90° pulse는 longitudinal magnetization을 transverse plane으로 크게 이동시켜 신호를 얻는 데 중요한 역할을 합니다.

대표적으로 Spin Echo sequence에서는

90° excitation pulse → 180° refocusing pulse → Echo

라는 구조가 사용됩니다.

여기서 90° pulse는 excitation을 담당하고, 180° pulse는 spin을 다시 모아 echo를 형성하도록 합니다.

따라서 Spin Echo를 이해하려면 Flip Angle의 개념을 이해해야 합니다.

10. Gradient Echo에서는 Flip Angle이 더 중요하다

Gradient Echo에서는 일반적으로 Spin Echo처럼 매번 90° excitation을 사용할 필요가 없습니다.

상대적으로 작은 Flip Angle을 사용하여 빠르게 영상을 획득할 수 있습니다.

예를 들어

10°

20°

30°

등의 Flip Angle을 사용할 수 있습니다.

작은 Flip Angle을 사용하면 longitudinal magnetization을 완전히 소모하지 않으면서 반복적으로 excitation할 수 있습니다.

이러한 특성이 Gradient Echo 계열 sequence에서 빠른 영상 획득을 가능하게 하는 중요한 이유 중 하나입니다.

11. Flip Angle이 커지면 어떻게 될까?

일반적으로 Flip Angle이 증가하면 한 번의 RF excitation에서 더 많은 longitudinal magnetization이 transverse plane으로 이동합니다.

따라서 특정 조건에서는 신호가 증가할 수 있습니다.

하지만 Flip Angle이 계속 커진다고 신호가 무조건 계속 증가하는 것은 아닙니다.

TR이 짧은 Gradient Echo에서는 RF pulse를 반복하기 때문에 longitudinal magnetization이 충분히 회복되지 못할 수 있습니다.

따라서

TR + T1 + Flip Angle

을 함께 생각해야 합니다.

이 세 가지의 관계가 Gradient Echo에서 매우 중요합니다.

12. Ernst Angle이란?

Flip Angle을 조금 더 깊이 공부하면 Ernst Angle이라는 개념을 만나게 됩니다.

Ernst Angle은 주어진 TR과 조직의 T1 조건에서 반복적으로 RF pulse를 가할 때 최대 steady-state signal을 얻기 위한 Flip Angle과 관련된 개념입니다.

즉, 무조건 큰 Flip Angle을 사용하는 것이 아니라

TR과 조직의 T1에 맞는 적절한 Flip Angle

을 선택하는 것이 중요합니다.

이 개념은 특히 빠른 Gradient Echo sequence를 이해할 때 중요합니다.

13. Flip Angle과 T1 weighting

Flip Angle은 T1 weighting에도 영향을 줄 수 있습니다.

특히 짧은 TR을 사용하는 Gradient Echo에서는 Flip Angle을 조절하여 T1 대비를 변화시킬 수 있습니다.

일반적으로 높은 Flip Angle과 짧은 TR의 조합은 T1 weighting을 증가시키는 방향으로 작용할 수 있습니다.

반대로 낮은 Flip Angle을 사용하면 longitudinal magnetization의 소모가 상대적으로 적어집니다.

따라서 Flip Angle은

TR과 함께 T1 contrast를 결정하는 중요한 요소

라고 이해하면 좋습니다.

14. Bandwidth와 Flip Angle을 비교하면

두 parameter는 역할이 서로 다릅니다.

Bandwidth

주로 주파수 범위와 신호 수신 특성에 관련됩니다.

SNR, chemical shift, susceptibility 및 frequency displacement 등에 영향을 줍니다.

Flip Angle

주로 RF excitation의 정도와 magnetization 상태에 관련됩니다.

신호강도와 조직 contrast, 특히 Gradient Echo 영상의 특성에 영향을 줍니다.

따라서

Bandwidth = 주파수 영역의 설정

Flip Angle = 자화의 회전 정도

라고 기억하면 이해하기 쉽습니다.

15. MRI Parameter를 함께 봐야 하는 이유

실제 MRI protocol에서는 Bandwidth나 Flip Angle 하나만 보는 경우는 많지 않습니다.

예를 들어 Gradient Echo sequence를 확인한다고 생각해보겠습니다.

TR이 짧고

TE가 짧으며

Flip Angle이 비교적 작고

Bandwidth가 넓게 설정되어 있다면

이 sequence가 어떤 목적과 특성을 가지고 있는지 여러 parameter를 종합해서 판단할 수 있습니다.

즉 MRI parameter는 각각 따로 존재하는 것이 아니라 서로 연결되어 있습니다.

16. MRI Parameter 기본 구조

지금까지 살펴본 내용을 정리하면 다음과 같습니다.

Parameter	핵심 역할
TR	RF excitation 반복 간격, T1 weighting
TE	Echo를 측정하는 시간, T2/T2* weighting
Bandwidth	주파수 대역폭, SNR·chemical shift 등에 영향
Flip Angle	RF pulse에 의한 자화 회전 정도, signal·contrast에 영향

이 네 가지를 기본적으로 이해하면 MRI parameter 공부가 훨씬 수월해집니다.

17. MRI를 공부할 때 숫자보다 중요한 것

MRI parameter를 처음 공부하면

"TR은 몇 ms"

"TE는 몇 ms"

"Flip Angle은 몇 도"

"Bandwidth는 몇 Hz"

와 같이 숫자를 외우려고 하는 경우가 많습니다.

하지만 장비와 sequence가 달라지면 parameter도 달라집니다.

따라서 숫자를 무조건 암기하기보다는

이 숫자가 영상에 어떤 영향을 주는가?

를 이해하는 것이 훨씬 중요합니다.

예를 들어

TR이 짧아졌다.

→ T1 weighting이 증가할 수 있다.

TE가 길어졌다.

→ T2/T2* 영향이 증가할 수 있다.

Bandwidth가 넓어졌다.

→ chemical shift가 감소하고 SNR은 감소할 수 있다.

Flip Angle이 변경됐다.

→ longitudinal/transverse magnetization과 조직 contrast가 달라질 수 있다.

이런 식으로 parameter와 영상 변화를 연결해서 생각하면 됩니다.

마무리

MRI Parameters를 이해하기 위해서는 각각의 숫자를 외우는 것보다 parameter가 MRI 신호와 영상 contrast에 어떤 영향을 주는지 이해하는 것이 중요합니다.

이번 글에서 살펴본 두 가지 핵심 parameter는 다음과 같습니다.

Bandwidth

MRI가 사용하는 주파수 대역과 관련된 parameter로, SNR과 chemical shift, susceptibility 및 frequency displacement 등에 영향을 줄 수 있습니다.

Flip Angle

RF pulse에 의해 longitudinal magnetization이 얼마나 회전하는지를 나타내며, 특히 Gradient Echo sequence에서 신호와 조직 contrast를 결정하는 중요한 요소입니다.

앞서 살펴본 TR과 TE까지 함께 연결하면 MRI parameter의 기본적인 구조가 보이기 시작합니다.

TR → T1

TE → T2/T2*

Bandwidth → 주파수·SNR·artifact

Flip Angle → 자화 회전·신호·contrast

MRI를 제대로 이해하려면 결국 이 parameter들이 서로 어떻게 작용하는지를 이해하는 것이 핵심입니다.

다음 MRI Parameters에서는 NEX(NSA, Number of Excitations)를 중심으로 SNR과 촬영시간이 어떻게 변화하는지 살펴보겠습니다.

출처 및 참고

MRI 기본 물리학 및 자기공명영상 관련 교육자료
MRI pulse sequence 및 image contrast 관련 참고자료
의학영상 물리학 및 MRI 교육자료
MRI 장비 제조사 기술자료 및 임상 parameter 참고자료
본 글은 MRI parameter의 기본 원리를 이해하기 위한 교육용 콘텐츠이며 실제 임상 protocol은 장비, 제조사, field strength 및 검사 목적에 따라 달라질 수 있습니다.
