Proton density 강조영상 (PD weighted image)
양성자 강조영상은 환자의 일정 범위 속에 존재하는 원자핵, 즉 조직의 proton 수에 비례한 대조도를 얻은 영상으로, 영상에 대조도는 없고 전체적인 신호강도가 커서, 넓은 범위의 조직들을 관찰하는데 주로 이용된다.
T1과 T2 성분을 배제하기 위해서는 TR과 TE의 관계를 잘 선택해야 한다.

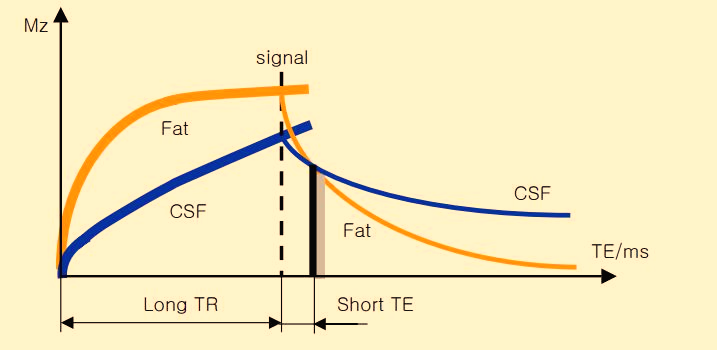

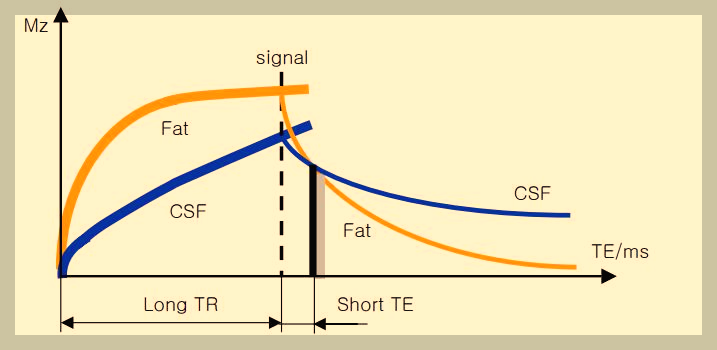

위 그림은 양성자 강조영상을 설명한 그림으로 TR을 짧게(TR:500ms)선택하면 두 조직의 T1회복 차이가 큰 Signal을 나타내게 되므로, TR을 길게 (TR: 2500ms)선택해 두 조직의 T1회복 차이를 최소화 시킨다.
또한, T2성분을 최소화 하기 위해 TE의 조절이 요구되는데, TE가 길게 되면 Fat과 Water조직간에 큰 T2 성분 차이를 나타내는 Signal도 얻어진다.
그러므로 T2성분을 배제하기 위하여 TE를 어는 정도 짧게 해야 하는데, 임상적으로 TE: 10~30ms 지점이 된다.
결론적으로 긴 TR에서 Fat과 Water의 종축자기화가 거의 회복되어 있어 T1 성분을 감소 시킬 수 있고, 짧은 TE는 Fat과 Water의 횡축자기화가 흩어지기 시작하므로 T2성분을 최소화 시킬 수 있다.
proton density 강조영상은 긴TR(1000ms 이상)과 짧은 TE(10 ~ 30ms)를 이용해 얻는 영상으로, 전체적인 신호가 크고, Scan 시 TR이 T2WI와 같이 길기 때문에 Slice 수도 많아 질 수 있다.
임상적으로 PDWI, T2WI는 영상획득 시 Long TR을 사용하기에 한 TR내에서 두개의 TE를 선택, PDWI와 T2WI을 동시에 얻는 방법을 Routine 으로 사용하고 있으며, PDWI는 영상 contrast를 강조한 영상은 아니다.
Radio-Log [라디오 로그]
현직 방사선사의 쉽게 이해하는 의료 방사선 정보 및 건강 정보 공유 공간입니다.
daily.ohappyhappy.com
MRI Proton Density 강조영상(PD Weighted Image)이란? T1·T2와 함께 이해하기
MRI 영상을 공부하다 보면 T1 Weighted Image(T1WI)와 T2 Weighted Image(T2WI)에 이어 PD Weighted Image(PDWI)라는 영상을 만나게 됩니다.
PD는 Proton Density, 즉 양성자 밀도를 의미합니다.
T1과 T2가 조직의 이완 특성을 나타내는 고유인자라면, Proton Density는 조직 안에 존재하면서 MRI 신호에 기여할 수 있는 수소 양성자의 상대적인 양과 관련된 고유인자입니다.
따라서 MR Image Parameter의 고유인자를 정리하면 다음과 같습니다.
T1 + T2 + Proton Density(PD)
이번 글에서는 PD가 무엇인지, PD Weighted Image는 어떻게 만들어지는지, 그리고 T1WI와 T2WI와는 어떤 차이가 있는지 알아보겠습니다.
1. Proton Density(PD)란?
Proton Density는 우리말로 양성자 밀도라고 합니다.
MRI에서 주로 측정하는 수소 원자핵은 인체의 물과 지방 등에 많이 존재합니다.
따라서 조직마다 MRI 신호에 기여할 수 있는 수소 양성자의 양이 다릅니다.
쉽게 말하면
Proton Density = MRI 신호에 기여할 수 있는 수소 양성자의 상대적인 양
이라고 이해하면 됩니다.
다만 단순히 조직에 수소가 많다고 해서 항상 영상에서 밝게 나타나는 것은 아닙니다.
실제 MRI 신호는 Proton Density뿐 아니라 T1, T2, TR, TE, Flip Angle 및 Pulse Sequence 등의 영향을 함께 받습니다.
2. 왜 MRI에서 Proton Density가 중요할까?
MRI는 수소 원자핵에서 발생하는 신호를 이용합니다.
따라서 조직에 존재하는 수소 양성자의 양은 MRI 신호의 크기에 영향을 줄 수 있습니다.
예를 들어 어떤 조직에 MRI 신호에 기여할 수 있는 수소 양성자가 상대적으로 많고, 다른 조직에는 상대적으로 적다면 두 조직 사이에 신호 차이가 발생할 수 있습니다.
이러한 차이를 영상으로 표현한 것이 Proton Density Weighting입니다.
즉,
수소 양성자의 상대적인 양 차이
↓
MRI 신호 차이
↓
PD Weighted Image
라는 개념으로 이해하면 됩니다.
3. PD Weighted Image란?
PD Weighted Image(PDWI)는 조직의 Proton Density 차이가 영상의 대조도에 상대적으로 크게 반영되도록 만든 영상입니다.
T1WI가 T1 차이를,
T2WI가 T2 차이를,
PDWI가 Proton Density 차이를
주로 이용한다는 점이 가장 큰 차이입니다.
하지만 실제 MRI 영상은 하나의 요소만 완전히 독립적으로 반영하는 것은 아닙니다.
따라서 PDWI에서도 T1과 T2의 영향이 어느 정도 존재할 수 있습니다.
핵심은
PD의 영향은 크게, T1·T2의 영향은 상대적으로 작게
촬영 조건을 설정하는 것입니다.
4. PD Weighted Image를 만드는 핵심은 TR과 TE
PDWI를 이해할 때 가장 중요한 촬영 조건은 TR과 TE입니다.
PD 강조를 위해 일반적으로
Long TR + Short TE
조건을 사용합니다.
왜 그럴까요?
Long TR
TR을 길게 설정하면 조직 간 T1 회복 차이에 의한 영향을 줄일 수 있습니다.
즉, T1 차이를 최대한 배제하고 Proton Density 차이를 상대적으로 잘 표현할 수 있습니다.
Short TE
TE를 짧게 설정하면 T2 감쇠에 의한 신호 차이를 줄일 수 있습니다.
따라서 T2 차이의 영향을 최소화하면서 Proton Density에 의한 신호 차이를 상대적으로 강조할 수 있습니다.
결국
Long TR + Short TE → PD Weighting
이라고 기억하면 됩니다.
5. T1WI·T2WI·PDWI 촬영 조건 비교
세 가지 기본 영상을 비교하면 훨씬 쉽게 이해할 수 있습니다.
| 영상 | 주요 강조 요소 | 일반적인 TR | 일반적인 TE |
| T1WI | T1 | Short | Short |
| T2WI | T2 | Long | Long |
| PDWI | Proton Density | Long | Short |
기본적인 기억법은 다음과 같습니다.
T1WI = Short TR + Short TE
T2WI = Long TR + Long TE
PDWI = Long TR + Short TE
이 세 가지 조합은 MRI 물리학을 공부할 때 매우 중요한 기본 개념입니다.
6. PDWI에서는 무엇이 중요한가?
PDWI에서는 T1WI나 T2WI처럼 특정 조직을 무조건 '밝다' 또는 '어둡다'라고 기억하기보다 조직 간 수소 양성자 밀도의 차이를 이해하는 것이 중요합니다.
예를 들어 수소 양성자가 상대적으로 많은 조직에서는 MRI 신호를 발생시킬 수 있는 스핀의 수가 많기 때문에 높은 신호를 나타내는 데 유리합니다.
반대로 수소 양성자가 적은 조직은 상대적으로 낮은 신호를 나타낼 수 있습니다.
하지만 이것 역시 조직의 T1·T2 특성과 촬영 조건에 영향을 받습니다.
따라서 PDWI를 단순히
"수소가 많으면 무조건 밝다"
라고 이해하는 것은 정확하지 않습니다.
보다 정확하게는
"T1과 T2의 영향을 줄인 조건에서 조직의 Proton Density 차이가 상대적으로 잘 나타나도록 만든 영상"
이라고 이해하는 것이 좋습니다.
7. PDWI에서 지방과 물은 어떻게 보일까?
PDWI에서는 지방과 물이 모두 상당한 양의 수소를 포함하고 있기 때문에 비교적 높은 신호를 나타낼 수 있습니다.
하지만 지방과 물의 신호가 항상 동일한 것은 아닙니다.
촬영 sequence와 TR·TE, 그리고 추가적인 지방 억제 여부에 따라 영상의 모습이 달라질 수 있습니다.
따라서 PDWI를 볼 때는 단순히
"밝은 조직 = 물"
또는
"밝은 조직 = 지방"
이라고 판단해서는 안 됩니다.
특히 Fat Saturation(지방억제)이 적용된 PD 영상에서는 지방의 신호가 억제될 수 있습니다.
8. PD Fat Sat 영상이 중요한 이유
근골격계 MRI에서는 PD Fat Saturation(PD FS) 영상을 자주 볼 수 있습니다.
대표적으로 무릎, 어깨, 발목 등의 관절 MRI에서 활용됩니다.
PD FS는 Proton Density에 의한 신호를 이용하면서 지방 신호를 억제한 영상입니다.
지방의 밝은 신호를 줄이면 물이나 부종 등으로 인해 발생하는 신호 변화를 보다 쉽게 확인할 수 있습니다.
따라서
PD FS → 관절 및 연부조직의 이상을 확인하는 데 유용
하다는 특징이 있습니다.
9. PD FS에서 병변이 밝게 보이는 경우가 많은 이유
근골격계 MRI에서는 손상이나 염증, 부종 등이 발생하면 조직 내 수분 변화가 나타날 수 있습니다.
PD FS에서는 지방 신호를 억제하기 때문에 이러한 수분 증가에 의한 신호 변화가 상대적으로 눈에 잘 들어올 수 있습니다.
그래서 무릎이나 어깨 MRI에서
- 인대 손상
- 연골 병변
- 골수 부종
- 관절액
- 연부조직 병변
등을 평가할 때 PD FS 계열 영상이 유용하게 사용될 수 있습니다.
다만 특정 병변의 진단은 하나의 영상만으로 결정하는 것이 아니라 T1WI, T2WI, PD FS, STIR, GRE 등 여러 영상과 임상정보를 함께 고려합니다.
10. PDWI와 T2WI의 차이
PDWI와 T2WI는 둘 다 물이나 수분 변화가 있는 조직을 평가하는 데 도움이 될 수 있기 때문에 처음 공부하면 비슷하게 느껴질 수 있습니다.
하지만 핵심적인 차이가 있습니다.
PDWI
Long TR + Short TE
T1과 T2의 영향을 상대적으로 줄이고 Proton Density 차이를 강조합니다.
T2WI
Long TR + Long TE
T1 영향을 줄이면서 T2 차이를 상대적으로 강조합니다.
따라서 두 영상은 비슷해 보이더라도 TE의 차이가 중요한 구별점이 될 수 있습니다.
11. PDWI와 T1WI의 차이
T1WI는 T1 차이를 강조하기 때문에 일반적으로 지방이 밝고 CSF가 어둡게 나타납니다.
반면 PDWI는 T1 차이를 최대한 줄이도록 긴 TR을 사용하기 때문에 T1WI와 같은 방식으로 밝기를 판단하면 안 됩니다.
즉,
T1WI → T1 차이를 보는 영상
PDWI → Proton Density 차이를 보는 영상
이라고 생각하면 됩니다.
12. PD는 '수소 원자 수'와 완전히 같은 의미일까?
여기서 조금 더 정확하게 알아둘 필요가 있습니다.
PD를 단순히
"조직 안에 수소 원자가 몇 개 있는가?"
라고 생각하면 개념이 지나치게 단순화됩니다.
MRI에서 중요한 것은 MRI 신호에 기여할 수 있는 수소 양성자의 상대적인 밀도입니다.
예를 들어 뼈와 같이 수소가 매우 적거나 신호에 기여하기 어려운 조직은 일반적인 MRI에서 매우 낮은 신호를 나타낼 수 있습니다.
반면 물이나 연부조직처럼 MRI 신호에 기여할 수 있는 수소가 상대적으로 많은 조직은 더 높은 신호를 만들 수 있습니다.
따라서 PD는 단순한 화학적 수소 함량보다는 MRI 신호에 기여하는 mobile proton의 상대적 밀도라는 관점에서 이해하는 것이 더 정확합니다.
13. PD Weighted Image의 장점
PDWI의 대표적인 장점은 조직의 형태와 미세한 구조를 비교적 선명하게 확인할 수 있다는 점입니다.
특히 근골격계 MRI에서 많이 활용됩니다.
예를 들어
무릎
- 반월상연골
- 관절연골
- 인대
- 골수
- 관절액
등을 평가하는 데 활용할 수 있습니다.
어깨
- 회전근개
- 관절순
- 연골
- 관절 주변 연부조직
등을 평가하는 데 도움을 줄 수 있습니다.
따라서 PD 계열 영상은 관절 MRI에서 중요한 역할을 합니다.
14. PDWI에서 'Weighted'의 의미
T1 Weighted Image와 마찬가지로 PD Weighted Image의 Weighted라는 단어도 중요합니다.
Weighted는 해당 조직 특성이 영상 대조도에 상대적으로 더 큰 영향을 주도록 만들었다는 의미입니다.
따라서
T1 Weighted
→ T1 차이를 상대적으로 강조
T2 Weighted
→ T2 차이를 상대적으로 강조
PD Weighted
→ Proton Density 차이를 상대적으로 강조
라고 이해하면 됩니다.
하지만 어떤 영상도 특정 한 가지 물리적 특성만 100% 반영하는 것은 아닙니다.
촬영 조건을 조절하여 특정 특성의 영향을 상대적으로 크게 만드는 것입니다.
15. MR Image Parameter 고유인자 3가지 정리
이제 MR Image Parameter의 대표적인 고유인자 세 가지를 정리해 볼 수 있습니다.
① T1
종축 자화가 회복되는 특성과 관련된 조직 고유의 특성
→ T1 Weighted Image
② T2
횡자화가 감소하는 특성과 관련된 조직 고유의 특성
→ T2 Weighted Image
③ Proton Density
MRI 신호에 기여할 수 있는 수소 양성자의 상대적인 밀도
→ PD Weighted Image
따라서
T1 + T2 + PD
는 MRI 영상의 기본적인 고유인자를 이해하기 위한 핵심 개념입니다.
16. T1WI·T2WI·PDWI 한눈에 비교하기
| 구분 | T1WI | T2WI | PDWI |
| 강조 요소 | T1 | T2 | Proton Density |
| TR | Short | Long | Long |
| TE | Short | Long | Short |
| CSF | 어두움 | 밝음 | 조건에 따라 다름 |
| 지방 | 비교적 밝음 | 상대적으로 낮거나 중간 | 비교적 높은 신호 가능 |
| 주요 활용 | 해부학적 구조, 조영증강 | 수분·병변 평가 | 근골격계 및 미세 구조 평가 |
| 핵심 기억법 | 지방 밝음 | 물 밝음 | 수소 양성자 밀도 |
단, 실제 MRI에서는 여러 sequence와 변형 기법이 사용되므로 위 내용은 기본적인 영상 대비의 이해를 위한 기준으로 보는 것이 좋습니다.
17. MR Image Parameter 공부의 다음 단계
지금까지의 내용을 연결하면 MRI 영상의 기본적인 대조도를 이해할 수 있습니다.
고유인자
→ T1
→ T2
→ Proton Density
그리고 이 고유인자를 영상으로 표현하기 위해
외적 인자
→ TR
→ TE
→ TI
→ Flip Angle
등을 조절합니다.
결과적으로
T1 + Short TR + Short TE
→ T1WI
T2 + Long TR + Long TE
→ T2WI
PD + Long TR + Short TE
→ PDWI
라는 기본적인 관계가 만들어집니다.
이제 다음 단계에서는 외적 인자(Extrinsic Parameter)인 TR(Time of Repetition)을 이해하면 왜 T1WI와 T2WI, PDWI가 서로 다르게 만들어지는지 더욱 명확하게 이해할 수 있습니다.
마무리
Proton Density는 MRI의 대표적인 고유인자(Intrinsic Parameter) 중 하나입니다.
쉽게 말하면 MRI 신호에 기여할 수 있는 수소 양성자의 상대적인 밀도라고 이해할 수 있습니다.
PD Weighted Image는 이러한 Proton Density 차이가 영상 대조도에 상대적으로 크게 나타나도록 만든 영상입니다.
일반적인 PD 강조 조건은
Long TR + Short TE
입니다.
T1WI가
Short TR + Short TE
이고,
T2WI가
Long TR + Long TE
라면,
PDWI는
Long TR + Short TE
라는 차이가 있습니다.
특히 PD 계열 영상은 무릎, 어깨, 발목 등 근골격계 MRI에서 많이 활용되며, 지방억제 기법을 결합한 PD Fat Saturation 영상은 관절과 연부조직의 병변을 평가하는 데 유용합니다.
MRI Image Parameter를 공부한다면 먼저
T1 → T2 → Proton Density
라는 세 가지 고유인자를 이해하고,
그다음
TR → TE → TI → Flip Angle
과 같은 외적 인자를 연결해서 공부하는 것이 좋습니다.
이 과정을 이해하면 MRI 영상의 밝기와 대조도가 단순히 장비에서 임의로 만들어지는 것이 아니라 조직의 고유한 자기공명 특성과 촬영 조건의 조합으로 결정된다는 것을 이해할 수 있습니다.
