순자화 (Net Magnetization Vector)
단일 원자핵의 행동이 외부에서 가해준 자장 내에 있을 때 어떻게 움직이는가에 대해 알아보았다.
실제로는 인체내의 무수히 많은 원자핵의 운동을 각각 알아보는 것은 불가능하고, 각 핵들 운동의 결과로 나타나는 전체적인 현상을 관찰하게 된다.

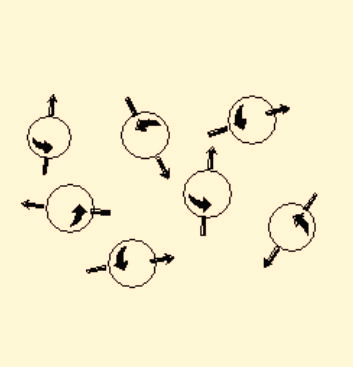

외부에서 자장을 가해주지 않은 경우에는 이 많은 핵들이 제멋대로 배열하여 전체적으로는 핵 스핀의 배열이 없는 것처럼 보인다.

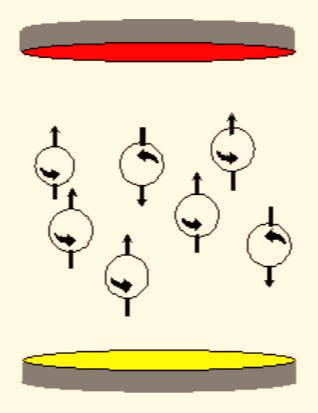

이핵들의 외부의 자장 안에 놓이게 되면 핵스핀들이 외부자장과 평행하게 또는 반대방향으로 2가지의 배열을 하므로 전체적으로 이들의 합으로 나타나는 배열 방향을 관찰 할 수 있게 된다.
이때 핵스핀의 분포는 자장방향과 평행방향으로 배열하는 것이 반대방향으로 배열하는 것보다 약간 많게 되는데 이것은 평행방향의 에너지 준위가 낮기 때문이다.
이 상태는 마치 물이 낮은 곳(위치에너지 또는 potential energy가 낮은곳)에 모이는 것과 같이 원리이다.

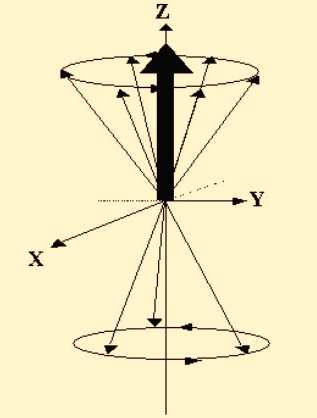

서로 반대방향으로 향하고 있는 스핀들은 핵자기 쌍극자가 서로 상쇄되어 외부에서 볼때는 마치 없는 것처럼 보여서 서로 상쇄되지 않은 여분의 핵자기쌍극자들의 벡터 합만 관찰하게 된다.
이전체의 합 벡터를 순자화(Net Magenetization)이라고 한다.
M = Σ μ
M : 순자화 (Net Magnetization) μ : 개별의 핵자기 쌍 극자
Radio-Log [라디오 로그]
현직 방사선사의 쉽게 이해하는 의료 방사선 정보 및 건강 정보 공유 공간입니다.
daily.ohappyhappy.com
MRI 순자화(Net Magnetization Vector)란?｜수소 원자핵의 자기모멘트를 하나의 벡터로 이해하기
MRI 물리학을 공부하다 보면 순자화(Net Magnetization Vector, NMV)라는 용어를 자주 만나게 됩니다.
처음에는 조금 어렵게 느껴집니다.
“수소 원자핵 하나하나의 움직임을 이야기하다가 갑자기 왜 순자화라는 벡터를 사용하는 걸까?”
그 이유는 MRI가 인체 속에 있는 수많은 수소 원자핵을 하나씩 측정하는 것이 아니라, 수많은 수소 원자핵에서 나타나는 전체적인 자기적 효과를 측정하기 때문입니다.
앞서 살펴본 세차운동(Precession)을 이해했다면, 그다음 단계가 바로 순자화입니다.
이번 글에서는 MRI를 처음 공부하는 사람도 이해할 수 있도록 순자화의 개념부터 B₀ 자기장, 종축·횡축 자화, RF 펄스와 MRI 신호의 관계까지 쉽게 설명해 보겠습니다.
1. 순자화(Net Magnetization Vector)란 무엇인가?
순자화는 쉽게 말하면
수많은 수소 원자핵이 가지고 있는 자기모멘트를 모두 합쳐서 나타낸 전체적인 자기화 벡터
입니다.
우리 몸에는 엄청나게 많은 수소 원자핵이 존재합니다.
각 수소 원자핵은 자기모멘트를 가지고 있고, MRI의 강한 자기장 안에서는 각각 세차운동을 합니다.
그런데 수많은 수소 원자핵을 하나씩 따로 분석하는 것은 현실적으로 불가능합니다.
그래서 MRI에서는 전체 수소 원자핵의 자기적 효과를 하나의 큰 벡터로 생각합니다.
이것이 바로
Net Magnetization Vector, NMV
입니다.
2. 왜 '순(Net)'이라는 말을 사용할까?
수소 원자핵의 자기모멘트는 모두 같은 방향을 바라보고 있는 것이 아닙니다.
MRI의 주 자기장인 B₀가 걸리면 일부 수소 원자핵은 B₀와 같은 방향, 일부는 반대 방향으로 배열됩니다.
하지만 두 방향의 숫자가 완전히 같지는 않습니다.
에너지 차이 때문에 아주 조금 더 많은 수소 원자핵이 낮은 에너지 상태에 위치하게 됩니다.
이 작은 차이가 전체적으로 하나의 자기화 벡터를 만들어냅니다.
즉,
서로 반대 방향의 자기모멘트가 서로 상쇄되고 남은 결과
가 순자화라고 이해하면 쉽습니다.
3. 순자화는 어디를 향하고 있을까?
MRI의 주 자기장 B₀를 보통 Z축 방향으로 설정한다고 생각해 보겠습니다.
B₀가 충분히 강하게 걸리면 순자화는 기본적으로 B₀ 방향, 즉 종축 방향(Longitudinal direction)으로 형성됩니다.
이를 흔히
Mz
라고 표현합니다.
여기서
- M = Magnetization
- z = Z축 방향
이라는 의미입니다.
따라서 MRI의 기본 상태에서는
순자화 → B₀ 방향 → Z축 → 종축 자화
라고 이해하면 됩니다.
4. 수소 원자핵이 모두 같은 방향으로 정렬되는 것은 아니다
여기서 중요한 점이 하나 있습니다.
MRI 자기장 안에 들어갔다고 해서 모든 수소 원자핵의 자기모멘트가 완전히 B₀ 방향으로 일렬로 정렬되는 것은 아닙니다.
일부는 B₀ 방향과 평행하고 일부는 반대 방향입니다.
하지만 평행 상태에 있는 수소 원자핵이 아주 조금 더 많습니다.
그 결과 전체적으로 작은 순자화가 만들어집니다.
이 차이는 매우 작지만 MRI에서는 이 작은 차이를 이용해 신호를 얻습니다.
즉,
아주 많은 수소 원자핵 → 아주 작은 순자화 → MRI 신호
라고 생각할 수 있습니다.
5. 순자화와 세차운동은 어떤 관계일까?
앞서 설명한 세차운동을 기억하면 이해하기 쉽습니다.
수소 원자핵의 자기모멘트는 B₀ 자기장 안에서 세차운동을 합니다.
개별 수소 원자핵의 자기모멘트를 모두 합하면 전체적인 순자화 벡터를 생각할 수 있습니다.
이 순자화 역시 B₀ 방향을 중심으로 세차운동하는 것으로 설명할 수 있습니다.
따라서
수소 원자핵의 자기모멘트
↓
세차운동
↓
수많은 자기모멘트의 합
↓
순자화 벡터
라는 관계로 이해하면 좋습니다.
6. 순자화는 두 방향으로 나누어 생각할 수 있다
MRI에서는 순자화를 크게 두 가지 방향으로 나누어 생각합니다.
종축 자화(Longitudinal Magnetization)
B₀와 같은 방향인 Z축 방향의 자화입니다.
이를 Mz라고 합니다.
주 자기장 방향과 평행하기 때문에 MRI의 기본 평형상태에서는 종축 자화가 주로 존재합니다.
횡축 자화(Transverse Magnetization)
B₀에 수직인 XY 평면 방향의 자화입니다.
이를 Mxy라고 표현합니다.
MRI에서 실제로 측정되는 신호와 매우 중요한 관계가 있는 것이 바로 횡축 자화입니다.
7. 왜 횡축 자화가 중요할까?
MRI에서 중요한 질문이 하나 있습니다.
“수소 원자핵에서 발생하는 신호를 MRI 장비는 어떻게 측정할까?”
핵심은 시간에 따라 변화하는 횡축 자화입니다.
수소 원자핵의 순자화가 XY 평면에서 세차운동을 하면 주변에 전자기적 신호가 유도됩니다.
MRI 수신 코일은 이 신호를 받아들입니다.
따라서 단순히 Z축 방향으로 서 있는 순자화만으로는 우리가 원하는 MRI 신호를 직접 얻기 어렵습니다.
MRI에서는 RF 펄스를 이용해 순자화를 횡축 방향으로 이동시키고, 횡축 자화가 세차운동하면서 발생시키는 신호를 측정합니다.
8. RF 90° 펄스를 가하면 어떻게 될까?
MRI에서 가장 기본적인 예가 90° RF 펄스입니다.
평형 상태에서 순자화는 B₀ 방향, 즉 Z축에 있습니다.
RF 펄스를 적절한 주파수로 조사하면 순자화가 회전하면서 방향이 바뀝니다.
90° RF 펄스를 사용하면 이상적으로 순자화가
Z축 → XY 평면
으로 이동합니다.
이때 종축 자화 Mz는 크게 감소하고 횡축 자화 Mxy가 형성됩니다.
이 횡축 자화가 세차운동을 하면서 MRI 신호를 만들어냅니다.
즉,
평형상태
→ 순자화가 Z축 방향
↓
90° RF 펄스
↓
순자화가 XY 평면으로 이동
↓
횡축 자화 형성
↓
신호 발생
이라는 흐름입니다.
9. 180° RF 펄스에서는 어떻게 될까?
180° RF 펄스는 순자화를 반대 방향으로 뒤집는 역할을 합니다.
평형 상태에서 순자화가 +Z 방향을 향하고 있다면 180° RF 펄스 이후에는 이상적으로
+Z → -Z
방향으로 뒤집힙니다.
이 원리는 Spin Echo와 Inversion Recovery 등의 MRI 시퀀스를 이해하는 데 매우 중요합니다.
예를 들어
90° → 180°
RF 펄스 조합은 Spin Echo 계열 시퀀스의 기본적인 원리를 이해하는 데 사용됩니다.
10. 순자화와 T1 이완
RF 펄스를 조사한 후에는 수소 원자핵의 자화가 다시 평형 상태로 돌아가려는 과정이 발생합니다.
이때 중요한 것이 T1 이완입니다.
T1 이완은 RF 펄스로 감소했던 종축 자화 Mz가 다시 회복되는 과정입니다.
쉽게 말하면
RF 펄스
↓
종축 자화 감소
↓
시간이 지나면서 Mz 회복
↓
원래의 평형상태로 접근
이라고 생각할 수 있습니다.
T1 값이 짧은 조직은 종축 자화가 상대적으로 빠르게 회복되고, T1 값이 긴 조직은 회복 속도가 느립니다.
이러한 조직별 차이가 T1 강조영상의 중요한 기초가 됩니다.
11. 순자화와 T2 이완
이번에는 횡축 자화를 생각해 보겠습니다.
RF 펄스 이후 수소 원자핵들이 횡축 방향에서 어느 정도 위상을 맞추고 있다가 시간이 지나면서 서로 위상이 달라지기 시작합니다.
그 결과 전체 횡축 자화 Mxy가 감소합니다.
이 과정이 T2 이완입니다.
즉,
횡축 자화 감소
→ T2 이완
이라고 이해할 수 있습니다.
T2 이완은 MRI 영상에서 조직의 신호 차이를 만드는 중요한 요소입니다.
12. 순자화와 MRI 신호의 관계
MRI 신호를 이해하려면 순자화와 횡축 자화의 관계를 이해해야 합니다.
기본적인 흐름은 다음과 같습니다.
① B₀ 자기장
수소 원자핵의 자기모멘트가 자기장과 상호작용합니다.
↓
② 순자화 형성
아주 작은 에너지 차이에 의해 전체적으로 순자화가 형성됩니다.
↓
③ RF 펄스
라머 주파수에 맞는 RF 에너지를 조사합니다.
↓
④ 순자화 방향 변화
순자화가 Z축에서 XY 평면 방향으로 이동합니다.
↓
⑤ 횡축 자화 형성
Mxy가 만들어집니다.
↓
⑥ 세차운동
횡축 자화가 라머 주파수로 세차운동합니다.
↓
⑦ MRI 신호 발생
수신 코일이 변화하는 자기장을 전기적 신호로 받아들입니다.
↓
⑧ 이완
T1 회복과 T2 감소가 진행됩니다.
이렇게 얻어진 신호를 이용해 MRI 영상을 만들어냅니다.
13. 순자화를 벡터로 표현하는 이유
순자화에 굳이 “Vector(벡터)”라는 말을 사용하는 이유도 있습니다.
벡터는 크기와 방향을 가지고 있습니다.
MRI에서는 순자화의
크기
뿐만 아니라
방향
도 중요합니다.
예를 들어
- +Z 방향
- -Z 방향
- XY 평면 방향
등으로 순자화의 상태를 표현할 수 있습니다.
또한 RF 펄스에 의해 순자화가 회전하는 과정을 벡터로 표현하면 MRI 시퀀스를 훨씬 쉽게 이해할 수 있습니다.
그래서 MRI 물리학에서는 Magnetization Vector라는 개념을 자주 사용합니다.
14. 순자화와 Net Magnetization Vector를 쉽게 기억하는 방법
복잡하게 생각하지 않아도 됩니다.
수많은 수소 원자핵이 각각 작은 자석처럼 행동한다고 생각해 보겠습니다.
각각의 작은 자석을 모두 합쳤을 때 나타나는 전체적인 방향과 크기를 하나의 화살표로 표현한 것이 순자화 벡터입니다.
즉,
개별 자기모멘트 → 모두 합산 → 하나의 큰 화살표
라고 생각하면 됩니다.
MRI에서는 이 “큰 화살표”가 RF 펄스에 의해 회전하고, 다시 회복되는 과정을 관찰하면서 조직의 특성을 영상으로 만들어냅니다.
15. 순자화 핵심 용어 정리
| 용어 | 의미 |
| B₀ | MRI의 주 자기장 |
| 자기모멘트 | 수소 원자핵이 가지는 자기적 성질 |
| Net Magnetization | 수많은 자기모멘트의 전체적인 합 |
| NMV | 순자화 벡터 |
| Mz | 종축 자화 |
| Mxy | 횡축 자화 |
| Z축 | B₀가 향하는 주 자기장 방향 |
| XY 평면 | B₀에 수직인 방향 |
| RF Pulse | 수소 원자핵의 자화를 변화시키는 RF 에너지 |
| Precession | 자기장 안에서 나타나는 세차운동 |
| T1 Relaxation | 종축 자화의 회복 |
| T2 Relaxation | 횡축 자화의 감소 |
| Larmor Frequency | 수소 원자핵이 세차운동하는 주파수 |
16. MRI 순자화를 한 문장으로 정리하면
순자화(Net Magnetization Vector)는 MRI 자기장 안에 존재하는 수많은 수소 원자핵의 자기모멘트를 합쳐 하나의 벡터로 표현한 것으로, RF 펄스에 의해 방향과 크기가 변화하면서 MRI 신호 생성의 핵심 역할을 합니다.
MRI 물리학을 공부할 때는 다음 흐름을 기억하면 좋습니다.
B₀ → 순자화 → 세차운동 → RF 펄스 → 횡축 자화 → MRI 신호 → T1/T2 이완
이 연결을 이해하면 이후 배우게 될 90°·180° RF pulse, Free Induction Decay(FID), Spin Echo, T1/T2 강조영상도 훨씬 쉽게 이해할 수 있습니다.
마무리
MRI는 수많은 수소 원자핵의 아주 작은 자기적 차이를 이용해 영상을 만드는 검사입니다.
그 수많은 수소 원자핵을 하나씩 설명하기 어렵기 때문에 MRI에서는 전체적인 자기적 상태를 하나의 벡터로 표현합니다.
그것이 바로 순자화(Net Magnetization Vector)입니다.
처음에는 단순히 “수소 원자핵의 자기모멘트를 합친 화살표”라고 이해해도 충분합니다.
이후 MRI 물리학을 조금 더 공부하면서
순자화의 방향 → RF pulse → Flip angle → Mz와 Mxy 변화 → T1/T2 relaxation → 신호
순서로 연결하면 MRI 시퀀스를 이해하는 데 큰 도움이 됩니다.
글의 출처 및 참고
- Westbrook, C., Talbot, J. MRI in Practice
- McRobbie, D. W. et al. MRI from Picture to Proton
- Brown, R. W. et al. Magnetic Resonance Imaging: Physical Principles and Sequence Design
- RadiologyInfo, Magnetic Resonance Imaging(MRI) 기본 원리
- American College of Radiology, MRI 관련 자료
- 건강보험심사평가원, MRI 관련 의료정보
