세차운동(Precession)
나침반이 지구의 북극과 남극을 가리키듯이 막대자석을 실에 매달아 큰 자석의 N극과 S극 사이의 자장내에 두면 막대 작석도 N극은 큰 자석의 S극 쪽으로 일정한 방향을 가리킨다.
자장내에 놓은 핵은 위와 같은 성질을 가지고 있지만 회전하는 작은 입자로 된 핵은 조금 다른 양상의 행동을 하게 된다.
핵스핀과 비슷하게 행동하는 예로 중력 하에서의 자이로스코프 팽이 운동이다.
이 팽이는 자신의 축을 중심으로 도는 자전운동(spin)과 자전축이 중력방향에 대해 각도를 가지고 회전하는 세차운동(precession)을 동시에 하게 된다.

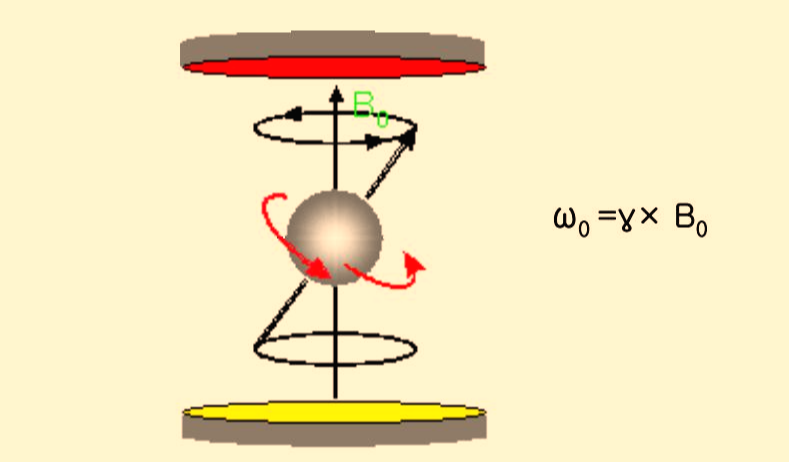

핵도 마찬가지로 핵의 회전축을 중심으로 한 회전운동과 이 회전축이 자장을 중심으로 회전하는 세차운동을 한다.
세차운동은 회전운동이므로 그 빠르기를 나타낼때 회전축이 자장을 중심으로 1초당 회전수로 표시하며 이를 세차주파수(precession frequency)또는 라모아 주파수(Larmor frequency)라고 하고 HZ(1/sec)의 단위를 쓴다.
세차주파수는 외부에서 가해준 자장의 세기에 비례하는데 외부 자장의 세기를 알면 세차운동의 속도를 정확히 알수있다.
ω0 =γ× B0
ω0 : 세차주파수 (MHz) γ : 자기회전비 (MHz/T) B0 : 자장의 세기 (Tesla)
여기서 세차주파수로 MHZ의 단위를 쓰고 B0는 외부자장의 세기로 Tesla(1T=10,000Gauss)의 단위를, γ는 비례상수로
자기회전비(gyromagnetic ratio)이며, MHz/T의 단위를 쓴다.
이 수식을 보면 자장의 세기가 강할수록 세차주파수도 높아지는 것을 알 수 있다.

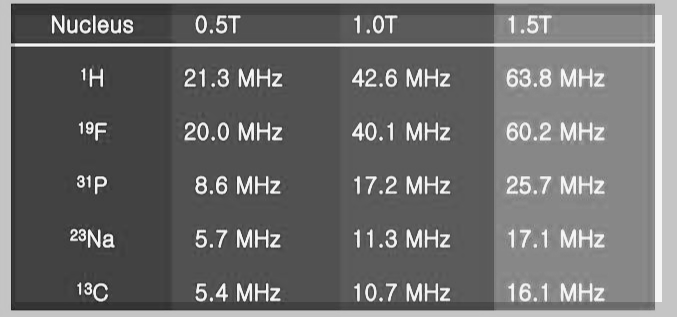

정확한 관계는 자기회전비에 의해서 결정되는데 이 비율은 핵의 종류에 따라 달라진다.
수소핵의 자기회전비는 42.57MHz/T이고, 인(phosphorus)의 자기회전비는 (17.25MHz/T)이다.
따라서 1.0 Tesla의 자장에서 수소핵은 42.57MHz의 세차주파수를 , 인은 17.25MHz의 세차주파수를 갖는다.
| 자기회전비 | 핵자기공명에서핵스핀 각운동량에 대한 핵의 자장양극운동의 비율. 회전자기 비율은 핵의 각각의 형에 따라 다르게 나타난다. |
Radio-Log [라디오 로그]
현직 방사선사의 쉽게 이해하는 의료 방사선 정보 및 건강 정보 공유 공간입니다.
daily.ohappyhappy.com
MRI 세차운동(Precession)이란?｜수소 원자핵이 자기장에서 회전하는 이유
MRI를 공부하다 보면 반드시 만나게 되는 용어가 있습니다.
바로 세차운동(Precession)입니다.
MRI에서는 강한 자기장 속에 우리 몸의 수소 원자핵이 놓이게 되고, 이때 수소 원자핵의 자기모멘트가 일정한 방향을 중심으로 회전하는 것처럼 움직입니다.
이러한 운동을 세차운동(Precession)이라고 합니다.
그렇다면 수소 원자핵은 왜 세차운동을 할까요?
그리고 세차운동은 MRI 검사에서 어떻게 영상과 연결될까요?
이번 글에서는 MRI를 처음 공부하는 분이나 MRI 검사가 궁금한 환자도 이해할 수 있도록 세차운동의 개념부터 라머 주파수(Larmor frequency), RF 펄스와 MRI 신호의 관계까지 쉽게 설명해 보겠습니다.
1. MRI 세차운동(Precession)이란?
세차운동은 간단하게 말하면 회전하는 물체의 회전축이 또 다른 축을 중심으로 원을 그리며 움직이는 현상입니다.
대표적인 예가 팽이입니다.
팽이가 회전할 때 팽이의 축이 완전히 고정되어 있지 않고 주변을 빙글빙글 돌면서 움직이는 모습을 볼 수 있습니다.
수소 원자핵도 MRI의 강한 자기장 안에서는 이와 비슷한 움직임을 보입니다.
MRI에서는 주로 인체에 매우 많이 존재하는 수소 원자핵의 자기적 특성을 이용합니다.
수소 원자핵은 자기모멘트를 가지고 있기 때문에 외부 자기장에 들어가면 자기장과 상호작용하게 됩니다.
이때 자기모멘트는 단순히 자기장 방향으로 가만히 있는 것이 아니라 자기장 방향을 중심으로 일정한 각속도로 세차운동을 합니다.
2. 왜 수소 원자핵이 MRI에서 중요한가?
MRI는 인체 내부의 수소를 이용해 영상을 만드는 검사입니다.
우리 몸은 물과 지방이 많고, 물과 지방에는 수소가 풍부하게 존재합니다.
수소 원자핵은 일반적으로 양성자 1개로 구성되어 있으며 스핀(spin)이라는 양자역학적 성질을 가지고 있습니다.
이 스핀 때문에 수소 원자핵은 자기모멘트를 갖습니다.
따라서 MRI의 강한 자기장 안에 들어가면 수소 원자핵의 자기모멘트가 외부 자기장과 상호작용하면서 MRI 신호를 만들어낼 수 있는 상태가 됩니다.
쉽게 표현하면,
수소 원자핵 → 자기모멘트 → 외부 자기장과 상호작용 → 세차운동 → RF 자극 → MRI 신호
라는 과정으로 이해할 수 있습니다.
3. MRI 자기장 안에서는 무슨 일이 일어날까?
MRI 장비 안에는 매우 강한 정자기장(static magnetic field)이 존재합니다.
이를 보통 B₀ 자기장이라고 표현합니다.
수소 원자핵이 이 자기장 안으로 들어가면 각각의 자기모멘트는 B₀와 상호작용합니다.
이때 모든 수소 원자핵이 똑같은 방향으로 정렬되는 것은 아닙니다.
일부는 자기장 방향과 같은 방향으로, 일부는 반대 방향으로 배열됩니다.
하지만 에너지 차이 때문에 자기장과 같은 방향의 상태가 아주 조금 더 많습니다.
이 작은 차이가 전체적으로 순자화(Net magnetization)를 만들어냅니다.
MRI에서는 바로 이 순자화의 변화를 측정합니다.
4. 세차운동은 어떻게 발생할까?
수소 원자핵의 자기모멘트가 외부 자기장 B₀ 안에 놓이면 자기모멘트에 토크가 작용합니다.
이 때문에 자기모멘트는 자기장 방향으로 곧바로 쓰러져 고정되는 것이 아니라 B₀ 방향을 축으로 원뿔 모양의 궤적을 그리며 움직입니다.
이 운동이 바로 세차운동입니다.
쉽게 생각하면
팽이의 축이 원을 그리며 움직이는 것
과 비슷합니다.
MRI에서는 이 세차운동이 매우 중요합니다.
왜냐하면 수소 원자핵의 세차운동에는 일정한 주파수가 존재하기 때문입니다.
이 주파수를 라머 주파수(Larmor frequency)라고 합니다.
5. 라머 주파수(Larmor Frequency)란?
수소 원자핵이 자기장 속에서 세차운동을 하는 속도는 자기장의 세기에 따라 달라집니다.
이를 나타내는 대표적인 관계가 라머 방정식입니다.
ω₀ = γB₀
여기서
- ω₀ = 라머 각주파수
- γ = 해당 원자핵의 자기회전비
- B₀ = 외부 자기장 세기
입니다.
즉,
자기장이 강해질수록 세차운동의 주파수도 높아집니다.
예를 들어 임상에서 흔히 사용하는 MRI 장비가 1.5T와 3.0T라면 3.0T MRI에서 수소의 라머 주파수는 1.5T MRI보다 약 2배 높습니다.
수소의 경우 임상 MRI에서 흔히 사용하는 주파수는 대략
- 1.5T → 약 63.9 MHz
- 3.0T → 약 127.7 MHz
정도입니다.
이 주파수에 맞는 RF 에너지를 가해 수소 원자핵을 자극하는 것이 MRI의 중요한 과정입니다.
6. 세차운동과 RF 펄스는 어떤 관계가 있을까?
MRI 검사에서 사용하는 RF(Radio Frequency) 펄스는 아무 주파수로나 조사하는 것이 아닙니다.
해당 자기장 세기에서 수소 원자핵이 세차운동하는 주파수, 즉 라머 주파수에 맞춰 RF 에너지를 전달합니다.
이 과정을 공명(resonance)이라고 생각하면 이해하기 쉽습니다.
예를 들어 그네를 생각해 볼 수 있습니다.
그네가 움직이는 주기에 맞춰 밀어주면 점점 크게 움직입니다.
MRI에서도 수소 원자핵의 세차운동 주파수에 맞는 RF 에너지를 가하면 효과적으로 에너지를 전달할 수 있습니다.
이것이 MRI에서 말하는 공명 현상의 핵심입니다.
7. RF 펄스를 끄면 어떻게 될까?
RF 펄스를 조사하는 동안 수소 원자핵의 자화 상태가 변화합니다.
그리고 RF 펄스가 끝나면 수소 원자핵은 원래의 평형 상태로 돌아가려는 과정을 시작합니다.
이 과정에서 RF 신호가 발생하고 MRI 장비의 코일이 이 신호를 받아들입니다.
이후 컴퓨터가 여러 방향에서 얻은 신호를 분석해 MRI 영상을 만들어냅니다.
따라서 MRI 신호의 기본적인 흐름은 다음과 같이 이해할 수 있습니다.
B₀ 자기장
↓
수소 원자핵의 세차운동
↓
라머 주파수에서 RF 펄스 조사
↓
자화 상태 변화
↓
RF 펄스 종료
↓
이완 과정에서 신호 발생
↓
코일이 신호 수신
↓
MRI 영상 재구성
8. 세차운동과 T1·T2 이완은 어떻게 다른가?
MRI를 공부할 때 세차운동과 이완(relaxation)을 혼동하기 쉽습니다.
둘은 서로 관련되어 있지만 같은 개념은 아닙니다.
세차운동(Precession)
수소 원자핵의 자기모멘트가 B₀ 자기장 방향을 중심으로 회전하는 운동입니다.
T1 이완
RF 자극 후 종축 방향의 자화가 다시 회복되는 과정입니다.
이를 종축 이완(Longitudinal relaxation)이라고 합니다.
T2 이완
RF 자극 후 횡축 방향의 자화가 서로 위상이 맞는 상태에서 점차 위상이 흐트러지면서 감소하는 과정입니다.
이를 횡축 이완(Transverse relaxation)이라고 합니다.
따라서
세차운동 = 자기장 속에서 자기모멘트가 움직이는 운동
T1/T2 이완 = RF 자극 후 자화가 평형 상태로 돌아가는 과정
이라고 구분하면 이해하기 쉽습니다.
9. 세차운동과 위상(Phase)
MRI에서는 단순히 수소 원자핵이 얼마나 많이 존재하는지만 중요한 것이 아닙니다.
수소 원자핵들의 위상(phase)도 매우 중요합니다.
RF 펄스를 받으면 여러 수소 원자핵의 횡자화가 일정한 위상 관계를 형성할 수 있습니다.
하지만 시간이 지나면서 각각의 수소 원자핵이 조금씩 다른 속도로 움직이면서 위상이 서로 어긋나게 됩니다.
이것이 MRI 신호 감소와 T2 또는 T2* 효과를 이해하는 데 중요한 개념입니다.
따라서 MRI를 제대로 이해하려면
세차운동 → 주파수 → 위상 → RF 공명 → 이완 → 신호
의 연결 관계를 이해하는 것이 중요합니다.
10. 1.5T와 3T MRI에서 세차운동은 어떻게 다를까?
MRI의 자기장 세기가 달라지면 수소 원자핵의 라머 주파수도 달라집니다.
따라서
1.5T MRI → 약 63.9 MHz
3.0T MRI → 약 127.7 MHz
정도로 차이가 납니다.
3T MRI에서는 자기장이 약 2배 강하기 때문에 수소의 라머 주파수도 약 2배가 됩니다.
하지만 단순히 자기장이 2배라고 해서 모든 MRI 영상의 특성이 단순하게 2배가 되는 것은 아닙니다.
신호대잡음비(SNR), RF 특성, susceptibility artifact, SAR 등 여러 요소가 함께 영향을 받습니다.
따라서 1.5T와 3T MRI의 차이를 단순히 “3T가 무조건 2배 좋다”라고 이해해서는 안 됩니다.
11. 환자가 세차운동을 직접 느낄 수 있을까?
MRI 검사 중 수소 원자핵에서 발생하는 세차운동은 환자가 직접 느끼는 현상이 아닙니다.
MRI 장비가 강한 자기장을 이용해 인체의 수소 원자핵에서 발생하는 미세한 신호를 측정하는 것입니다.
환자가 MRI 검사를 받을 때 느끼는 소리는 주로 MRI 장비의 그래디언트 코일이 빠르게 작동하면서 발생하는 소리와 관련이 있습니다.
세차운동 자체 때문에 몸이 흔들리거나 내부에서 수소 원자핵이 물리적으로 회전하는 느낌을 받는 것은 아닙니다.
12. MRI 세차운동을 한 문장으로 이해하면
MRI 세차운동을 어렵게 생각할 필요는 없습니다.
다음 한 문장으로 정리할 수 있습니다.
강한 자기장 안에서 수소 원자핵의 자기모멘트가 자기장 방향을 축으로 회전하며 움직이는 현상이 세차운동이고, 이 세차운동의 주파수에 맞춰 RF 에너지를 전달하는 것이 MRI 공명의 기본 원리입니다.
그리고 RF 자극 이후 발생하는 자화 변화와 이완 과정에서 만들어지는 신호를 MRI 장비가 측정해 영상을 만들어냅니다.
MRI 세차운동 핵심 정리
용어쉽게 이해하면
| 용어 | 의미 |
| B₀ | MRI의 주 자기장 |
| 수소 원자핵 | MRI 신호의 주요 대상 |
| 자기모멘트 | 수소 원자핵이 가진 자기적 성질 |
| 세차운동 | 자기장 방향을 중심으로 도는 운동 |
| 라머 주파수 | 세차운동의 고유 주파수 |
| RF 펄스 | 수소 원자핵을 공명시키는 전자기파 |
| 공명 | 라머 주파수에 맞춰 RF 에너지가 전달되는 현상 |
| T1 이완 | 종축 자화가 회복되는 과정 |
| T2 이완 | 횡축 자화가 감소하는 과정 |
| MRI 신호 | 이완 과정 등에서 발생해 코일이 측정하는 신호 |
마무리
MRI의 세차운동은 MRI 물리학을 이해하기 위한 가장 기본적인 개념 중 하나입니다.
처음에는 “수소 원자핵이 자기장 안에서 회전한다”는 설명이 어렵게 느껴질 수 있지만,
수소 원자핵의 자기모멘트 → B₀ 자기장 → 세차운동 → 라머 주파수 → RF 공명 → 이완 → MRI 신호
이 순서로 이해하면 MRI의 기본 원리가 훨씬 쉽게 연결됩니다.
특히 다음 단계인 라머 주파수와 RF 펄스의 관계를 이해하면 MRI에서 왜 특정 주파수의 RF를 사용하는지, 1.5T와 3T에서 RF 주파수가 왜 달라지는지도 자연스럽게 이해할 수 있습니다.
글의 출처 및 참고
- RadiologyInfo, Magnetic Resonance Imaging(MRI) 기본 원리 및 MRI 안전
- ACR, Manual on MR Safety
- Westbrook, C. & Talbot, J., MRI in Practice
- McRobbie et al., MRI from Picture to Proton
- Brown et al., Magnetic Resonance Imaging: Physical Principles and Sequence Design
- 건강보험심사평가원, MRI 관련 의료정보
