Z - Gradient coil

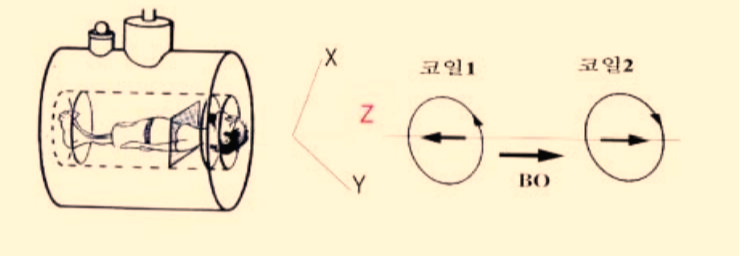

보통 한 쌍의 원형 coil로 이루어져 있고 그 각각은 그림 1-2 에 서와 같이 드럼에 감겨져 있다.

만약 그림 1-3과 같이 반대극성을 가진 직류 전류가 두 coil을 통해서 양 쪽의 반대 극으로 흐르면 Z축을 따라서 매우 조그마한 변화가 자기장에 생기게 된다.

이러한 자장세기의 변화는 자석의 축을 따라서 단면의 선 택을 할 수 있도록 허용해 준다.

Z-Gradient에 의해 인가되는 전류가 강할수록 기울기가 큰 경사자계가 걸리며 이것은 곧 얇은 단면의 선택을 가능하게 해준다.

Z-Gradient는 항상 횡단면 (transaxial plane)의 선택에 사용되며 우리는 이것을 단면선택 (slice selection) 이라 부른다.

Med-news – 중년을 위한 건강, 의료정보와 생활건강 가이드

밤늦게 아이가 아플 때, 당황하지 말고 노원구 달빛어린이병원으로 늦은 밤이나 주말, 아이가 갑자기 열이 펄펄 끓거나 구토를 시작하면 부모의 가슴은 철렁 내려앉습니다. 제 주변에도 얼마 전

med-news.co.kr

MRI Z-Gradient Coil이란? Z축 경사자계의 원리와 역할 쉽게 이해하기

MRI의 Gradient Coil은 일반적으로 X, Y, Z 세 방향의 경사자계를 만들어냅니다.

그중 Z-Gradient Coil은 MRI 물리에서 특히 중요한 역할을 합니다.

왜냐하면 Z-Gradient는 MRI에서 단면을 선택하는 Slice Selection과 밀접한 관계가 있기 때문입니다.

특히 MRI를 처음 공부할 때

"Z축 Gradient를 걸면 왜 원하는 단면을 선택할 수 있을까?"

라는 부분이 어렵게 느껴질 수 있습니다.

핵심 원리부터 차근차근 알아보겠습니다.

1. Z-Gradient Coil이란?

Z-Gradient Coil은 MRI의 Z축 방향으로 자기장의 세기를 변화시키는 Gradient Coil입니다.

일반적인 원통형 MRI 장비에서는 Z축을 보통 환자의 머리-발 방향으로 생각할 수 있습니다.

즉,

Head → Foot 방향 = Z축

으로 이해하면 쉽습니다.

Z-Gradient Coil은 이 방향을 따라 자기장의 세기가 조금씩 달라지도록 만듭니다.

예를 들어 MRI 중심을 기준으로 단순화하면,

한쪽 방향에서는 B0가 조금 약해지고
중심에서는 B0와 비슷하고
반대쪽에서는 B0가 조금 강해지는

형태의 자기장 변화를 만들 수 있습니다.

이것이 바로 Z 방향의 Gradient입니다.

2. Z-Gradient가 중요한 이유

MRI의 기본 자기장 B0가 일정하다고 가정해 보겠습니다.

이 경우 같은 종류의 수소핵은 비슷한 라모어 주파수를 갖습니다.

그런데 Z-Gradient를 걸면 Z축 위치에 따라 자기장의 세기가 달라집니다.

자기장의 세기가 달라지면 라모어 주파수도 달라집니다.

즉,

Z 위치가 다르다

↓

자기장 세기가 다르다

↓

라모어 주파수가 다르다

라는 관계가 만들어집니다.

이 원리가 Z-Gradient의 핵심입니다.

3. Z-Gradient와 라모어 주파수

수소핵의 라모어 주파수는 자기장 세기에 비례합니다.

따라서 Z축 방향으로 Gradient를 인가하면 위치에 따라 라모어 주파수가 달라집니다.

쉽게 표현하면,

Z 위치가 달라지면 공명 가능한 주파수도 달라진다

는 것입니다.

예를 들어 MRI의 중심보다 머리 쪽에 있는 수소핵과 발 쪽에 있는 수소핵은 Z-Gradient가 걸려 있는 동안 서로 다른 공명주파수를 갖게 됩니다.

MRI는 이러한 주파수 차이를 이용하여 특정 위치의 수소핵을 선택할 수 있습니다.

4. Z-Gradient의 가장 중요한 역할: Slice Selection

Z-Gradient를 이해할 때 가장 중요하게 알아야 할 부분입니다.

바로 Slice Selection, 즉 원하는 단면을 선택하는 기능입니다.

MRI에서는 환자 전체를 한꺼번에 여기시키는 것이 아니라 특정 위치의 단면을 선택하여 촬영할 수 있습니다.

이를 위해 Gradient와 RF Pulse를 함께 사용합니다.

과정을 단순하게 살펴보겠습니다.

① Z-Gradient를 인가합니다.

Z축 위치에 따라 자기장 세기가 달라집니다.

② 위치에 따라 라모어 주파수가 달라집니다.

Z축의 위치가 다르면 공명주파수도 달라집니다.

③ 특정 주파수 대역의 RF Pulse를 인가합니다.

RF Pulse는 특정 주파수 범위의 수소핵을 여기시킵니다.

④ 원하는 위치의 수소핵만 선택적으로 여기됩니다.

결과적으로 원하는 두께와 위치의 Slice를 선택할 수 있습니다.

즉,

Z-Gradient + RF Pulse = Slice Selection

이라고 기억하면 됩니다.

5. Slice Thickness도 Z-Gradient와 관련이 있다

Z-Gradient는 단순히 "어느 위치를 촬영할 것인가"만 결정하는 것이 아닙니다.

Slice Thickness, 즉 절편 두께를 결정하는 과정에도 중요한 역할을 합니다.

개념적으로 생각하면,

Z축에서 주파수가 빠르게 변화하도록 Gradient를 강하게 만들면 동일한 RF 대역폭에 해당하는 공간 범위가 좁아집니다.

따라서 같은 RF 조건이라면 더 얇은 Slice를 선택할 수 있는 방향으로 작용합니다.

반대로 Gradient가 상대적으로 약하면 같은 RF 대역폭이 더 넓은 공간 영역에 해당할 수 있습니다.

따라서 Slice Thickness는 단순히 Gradient 하나만으로 결정되는 것이 아니라

Gradient strength와 RF bandwidth

등의 관계에 의해 결정됩니다.

6. Z-Gradient와 Slice Position

촬영하고 싶은 위치가 달라지면 RF Pulse의 중심 주파수도 조절할 수 있습니다.

Z-Gradient가 걸려 있는 상태에서 Z축 위치에 따라 공명주파수가 다르기 때문입니다.

따라서 특정 위치에 해당하는 주파수의 RF Pulse를 선택하면 원하는 위치의 Slice를 선택할 수 있습니다.

예를 들어

뇌의 특정 위치

요추의 특정 레벨

무릎의 특정 위치

등을 촬영할 때 해당 위치에 맞는 Slice를 선택할 수 있습니다.

7. Z-Gradient와 Sagittal, Coronal 영상

여기서 한 가지 주의해야 할 점이 있습니다.

Z-Gradient가 항상 Sagittal 영상이나 Coronal 영상을 직접 담당한다고 생각하면 안 됩니다.

Z-Gradient는 기본적으로 물리적인 Z축 방향의 Gradient입니다.

실제 MRI에서는 Gradient X, Y, Z를 적절하게 조합하여 원하는 방향의 Slice를 선택할 수 있습니다.

따라서

Axial = 무조건 Z-Gradient

라고 단순하게 외우는 것도 정확한 표현은 아닙니다.

일반적인 좌표계와 기본적인 Axial Slice에서는 Z축 Gradient가 Slice Selection에 사용되는 경우가 많지만, 비스듬한 Oblique Slice에서는 여러 Gradient 축을 조합하여 원하는 방향의 Slice-selection gradient를 만들어냅니다.

이 부분을 이해하면 MRI의 Slice Orientation을 훨씬 정확하게 이해할 수 있습니다.

8. Z-Gradient의 구조

Z-Gradient Coil은 MRI의 주자석 내부에 위치하며, 주자석이 만드는 B0에 추가적인 자기장 변화를 만들어냅니다.

Gradient Coil은 일반적으로 환자를 둘러싸는 형태로 구성됩니다.

Z-Gradient는 Z축을 따라 자기장이 선형적으로 변화하도록 설계됩니다.

실제 Gradient 시스템은 단순한 하나의 코일처럼 생각하기보다 여러 도체 구조와 전류 분포를 이용해 원하는 Gradient 자기장을 만들어내는 시스템으로 이해하는 것이 좋습니다.

9. Z-Gradient와 다른 Gradient의 차이

MRI에는 X, Y, Z Gradient가 있습니다.

X-Gradient

X축 방향의 자기장 변화를 만듭니다.

Y-Gradient

Y축 방향의 자기장 변화를 만듭니다.

Z-Gradient

Z축 방향의 자기장 변화를 만듭니다.

중요한 것은 이 세 가지 Gradient가 서로 독립적으로만 사용되는 것이 아니라는 점입니다.

필요한 방향의 공간 정보를 얻기 위해 여러 Gradient를 조합할 수 있습니다.

특히 Oblique imaging에서는 이러한 Gradient 조합이 중요합니다.

10. Z-Gradient와 Frequency Encoding

Z-Gradient가 Slice Selection에서 중요하지만, Z-Gradient의 역할이 항상 Slice Selection에만 한정되는 것은 아닙니다.

MRI Pulse Sequence의 설계에 따라 Gradient는

Slice Selection
Frequency Encoding
Phase Encoding

등의 다양한 목적으로 사용될 수 있습니다.

즉,

Z-Gradient = Slice Selection 전용

이라고 생각하면 정확하지 않습니다.

어떤 Gradient 축을 어떤 역할에 사용할지는 촬영하는 방향과 Pulse Sequence의 설계에 따라 달라질 수 있습니다.

11. Z-Gradient가 만들어내는 MRI 소음

MRI 검사 중 들리는 큰 소리 역시 Gradient와 관련이 있습니다.

Z-Gradient에 빠르게 변화하는 전류가 흐르면 자기장과 코일에 힘이 작용합니다.

강한 B0 안에서 Gradient가 빠르게 switching되면서 코일과 주변 구조물에 진동이 발생하고, 이것이 MRI 특유의 큰 소리를 만들어냅니다.

따라서 MRI 검사 중 들리는

"쿵쿵"

"탁탁"

"우우웅"

같은 소리는 Gradient system의 작동과 관련이 있습니다.

특히 빠른 Pulse Sequence에서는 Gradient switching이 매우 빠르게 일어나기 때문에 소음이 커질 수 있습니다.

12. Z-Gradient와 말초신경자극(PNS)

Gradient를 빠르게 변화시키면 인체에 유도전기장이 발생할 수 있습니다.

이와 관련하여 MRI 안전성에서 중요한 개념이 말초신경자극(PNS, Peripheral Nerve Stimulation)입니다.

일부 상황에서는 환자가

따끔한 느낌
근육이 움찔하는 느낌
가벼운 자극감

등을 느낄 수 있습니다.

따라서 Gradient의 amplitude뿐 아니라 얼마나 빠르게 변화시키는지 나타내는 Slew Rate 역시 중요합니다.

MRI Gradient 시스템은 이러한 부분을 고려하여 안전 기준에 맞게 운용됩니다.

13. Z-Gradient와 Shimming은 다르다

Z-Gradient를 공부하다 보면 앞서 배운 Shimming과 혼동하기 쉽습니다.

하지만 두 시스템의 목적은 다릅니다.

Shimming

B0의 원하지 않는 불균일성을 줄여 자기장을 균일하게 만드는 과정입니다.

Z-Gradient

Z축 방향으로 의도적인 자기장 변화를 만들어 공간 정보를 얻습니다.

즉,

Shimming = 균일하게 만들기

Gradient = 의도적인 차이를 만들기

입니다.

이 차이를 기억하면 두 개념을 쉽게 구분할 수 있습니다.

14. Z-Gradient와 MRI 영상 형성 과정

Z-Gradient를 MRI 전체 과정에 연결하면 다음과 같습니다.

주자장 B0 형성

↓

수소핵의 세차운동

↓

라모어 주파수 형성

↓

Z-Gradient 인가

↓

Z축 위치에 따른 주파수 차이 발생

↓

RF Pulse 인가

↓

원하는 위치의 Slice 선택

↓

RF Pulse 종료

↓

MR 신호 발생

↓

Frequency Encoding + Phase Encoding

↓

K-space 데이터 획득

↓

Fourier Transform

↓

MRI 영상

따라서 Z-Gradient는 특히 Slice Selection 과정에서 매우 중요한 역할을 합니다.

15. Z-Gradient를 한 문장으로 정리하면

Z-Gradient Coil은

MRI의 Z축 방향으로 자기장을 의도적으로 변화시켜 위치에 따른 라모어 주파수 차이를 만들고, RF Pulse와 함께 원하는 위치의 단면을 선택할 수 있도록 하는 핵심 장치

라고 정리할 수 있습니다.

마무리

Z-Gradient Coil은 MRI Gradient System을 이해하기 위한 중요한 기본 개념입니다.

핵심은 어렵지 않습니다.

Z-Gradient가 Z축 방향으로 자기장에 변화를 만든다.

↓

위치에 따라 라모어 주파수가 달라진다.

↓

RF Pulse가 특정 주파수 범위의 수소핵을 선택한다.

↓

원하는 위치의 Slice를 선택할 수 있다.

특히 MRI를 공부할 때 다음 내용을 함께 기억하면 좋습니다.

Gradient는 위치 정보를 만든다.

Z-Gradient는 Z축 방향의 Gradient다.

Z-Gradient는 Slice Selection에 매우 중요하다.

Slice Thickness는 Gradient와 RF bandwidth 등의 영향을 함께 받는다.

Gradient의 빠른 switching은 MRI 특유의 큰 소음과 PNS와 관련된다.

그리고 실제 MRI에서는 X, Y, Z Gradient를 필요에 따라 조합하여 Axial, Sagittal, Coronal뿐 아니라 다양한 Oblique 방향의 영상을 얻을 수 있습니다.

다음 단계에서는 "Z-Gradient + RF Pulse로 실제 Slice Selection이 어떻게 이루어지는가"를 이해하면 MRI 물리학이 한 단계 더 명확해집니다.

글의 출처 및 참고

Westbrook C. et al. MRI in Practice
Haacke E.M. et al. Magnetic Resonance Imaging: Physical Principles and Sequence Design
Brown R.W. et al. Magnetic Resonance Imaging: Physical Principles and Sequence Design
International Society for Magnetic Resonance in Medicine (ISMRM)
RadiologyInfo
대한영상의학회 MRI 관련 교육자료
