경사코일은 MR 검사를 시행하게 되면 쿵땅 쿵땅거리는 소음을 발생하게 되는데 이것은 경사코일이 플라스틱 원통에 감겨 있으면서 자장과 전기에 너지의 상호작용에 의해 플라스틱 원통에 힘이 가해져서 소음이 발생되는 것이다.
RF pulse가 spin의 자기 벡터를 Mxy 평면으로 숙이고 난 후 신호를 받게 되는데, 조직의 모든 spin들이 똑같은 신호를 방출하게 되면, 컴퓨터가 spin의 위치를 결정하기가 불가능해진다.
영상을 재생할 수 있는 정보를 얻기 위해서는 기본적인 자기공명 신호 위에 공간위치 부호화 정보 (spatial encoding information)가 더해져야 한다.
이러한 정보를 얻기 위 해 경사자장(magnetic field gradient)은 정자장(static magnetic field) 위 에 추가로 더해진다.
경사코일은 영상을 만드는 변수를 결정하는데 있어 서 매우 중요하며, 코일 내부에 작은 전류를 흐르게 함으로써 자장에 변화 를 일으키고, 양끝에 있는 경사자장 증폭기(gradient amplifier)가 경사자 장의 기울기를 크거나 작게 만들 수 있다.
3차원의 공간적인 정보를 얻기 위해서는 세 개의 경사자장이 필요하므로 X, Y, Z축에 대해 세 쌍의 경사 코일이 이용된다이 경사코일은 단면선택 부호화(slice selection encoding), 위상 부호화(phase encoding), 주파수 부호화 (frequency encoding)에 이용된다.

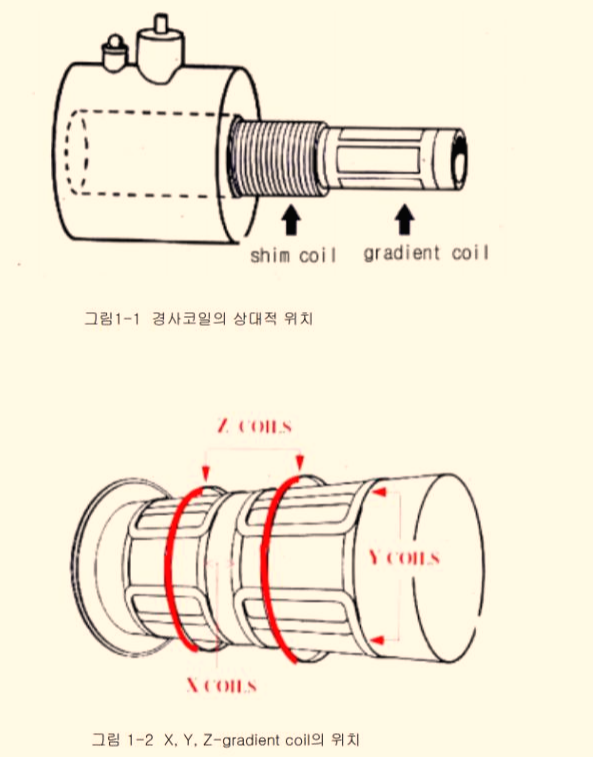

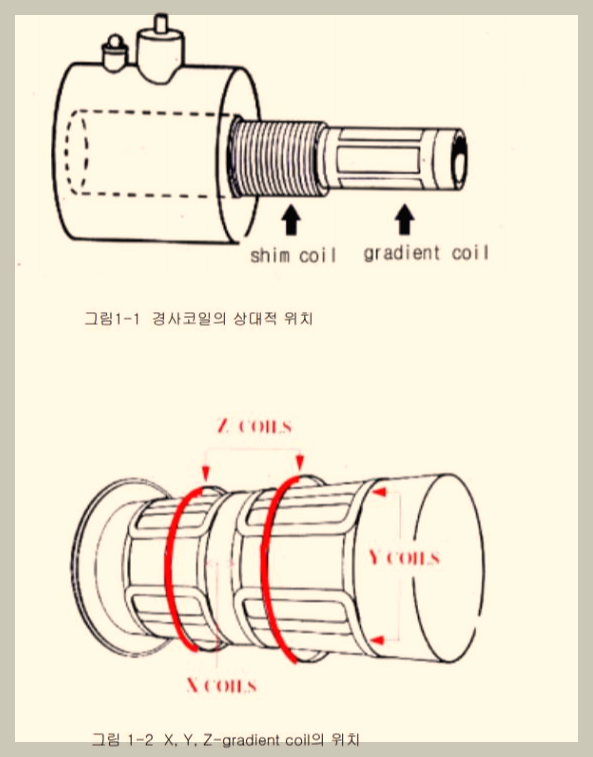

경사코일은 shim coil에서 바라볼 때, 드럼(drum)의 안쪽으로 3쌍의 코일들이 띠 모양으로 감겨져 있는데 이것을 경사코일(gradient coil, gradient magnetic coil)이라고 부르며, X-gradient , Y-gradient , Z-gradient로 각각 이루어져 있다.
Med-news – 중년을 위한 건강, 의료정보와 생활건강 가이드
밤늦게 아이가 아플 때, 당황하지 말고 노원구 달빛어린이병원으로 늦은 밤이나 주말, 아이가 갑자기 열이 펄펄 끓거나 구토를 시작하면 부모의 가슴은 철렁 내려앉습니다. 제 주변에도 얼마 전
med-news.co.kr
MRI Gradient Coil(경사자계코일)이란? 영상을 만드는 핵심 원리 쉽게 이해하기
MRI 검사를 받을 때 가장 먼저 느끼는 특징 중 하나는 특유의 큰 소리입니다.
검사 중 들리는 "쿵쿵", "탁탁", "우우웅" 하는 소리는 MRI 장비 내부의 Gradient Coil(경사자계코일)이 빠르게 작동하면서 발생합니다.
그런데 Gradient Coil은 단순히 소리를 만드는 부품이 아닙니다.
MRI가 인체에서 발생한 신호가 어느 위치에서 발생했는지 구별하고, 원하는 단면을 선택하며, 최종적으로 영상을 만들 수 있도록 위치 정보를 부여하는 핵심 장치입니다.
MRI를 제대로 이해하려면 주자석과 RF Coil뿐 아니라 Gradient Coil의 역할을 이해하는 것이 중요합니다.
1. Gradient Coil이란?
MRI에는 강력한 자기장을 만드는 주자석(Main Magnet)이 있습니다.
주자석이 만드는 기본 자기장을 B0라고 합니다.
하지만 B0만 일정하게 존재한다면 인체에서 발생하는 MR 신호가 어느 위치에서 발생했는지를 구별하기 어렵습니다.
이때 사용하는 것이 Gradient Coil입니다.
Gradient Coil은 주자장 B0에 아주 작은 자기장 변화를 의도적으로 만들어냅니다.
즉,
B0 = 기본 자기장
Gradient = 위치에 따라 변화하는 자기장
이라고 생각하면 쉽습니다.
예를 들어 MRI 안에서 한쪽으로 갈수록 자기장이 조금씩 강해지도록 만들 수 있습니다.
그러면 위치에 따라 수소핵의 공명주파수가 조금씩 달라집니다.
MRI는 이 차이를 이용하여 신호가 발생한 위치를 알아낼 수 있습니다.
2. 왜 '경사자계'라고 부를까?
Gradient는 영어로 '경사' 또는 '기울기'라는 의미를 가지고 있습니다.
MRI에서는 자기장의 세기가 공간적으로 일정한 방향으로 변화하도록 만들어 줍니다.
예를 들어 Z 방향으로 Gradient를 인가하면
한쪽에서는 자기장이 조금 약하고
중앙에서는 기준 자기장에 가깝고
반대쪽에서는 자기장이 조금 강한
형태의 자기장 변화를 만들 수 있습니다.
이렇게 위치에 따라 자기장의 세기가 달라지면 라모어 주파수 역시 위치에 따라 달라집니다.
따라서
위치가 다르면 공명주파수도 달라진다
라는 관계를 만들 수 있습니다.
이것이 MRI가 공간 정보를 얻는 기본 원리입니다.
3. MRI에는 3개의 Gradient 축이 있다
일반적인 MRI 장비에는 서로 다른 방향의 자기장 변화를 만들어내는 세 개의 Gradient 축이 있습니다.
X Gradient
좌우 방향의 공간 정보를 담당합니다.
Y Gradient
앞뒤 방향의 공간 정보를 담당합니다.
Z Gradient
머리에서 발 방향과 같은 상하 방향의 공간 정보를 담당합니다.
따라서 X, Y, Z Gradient를 적절하게 조합하면 인체 내부의 3차원적인 위치 정보를 얻을 수 있습니다.
다만 실제 MRI 시스템에서는 환자의 자세와 촬영 방향에 따라 이 축들이 영상의 좌우, 전후, 상하 방향과 반드시 단순하게 일치하는 것은 아닙니다.
4. Gradient Coil의 가장 중요한 역할
Gradient Coil의 역할을 크게 세 가지로 나누어 볼 수 있습니다.
① Slice Selection
첫 번째 역할은 원하는 단면을 선택하는 것입니다.
예를 들어 뇌 MRI에서 Axial, Sagittal, Coronal과 같은 특정 방향의 단면을 촬영할 때 Gradient가 사용됩니다.
Slice Selection에서는 특정 방향의 Gradient를 걸어 위치에 따른 공명주파수 차이를 만든 다음, 특정 주파수 대역을 가진 RF Pulse를 함께 사용합니다.
그러면 원하는 위치에 있는 수소핵을 선택적으로 여기할 수 있습니다.
쉽게 표현하면,
Gradient가 위치를 구분하고 RF Pulse가 원하는 위치의 수소핵을 선택하는 과정
이라고 이해하면 됩니다.
② Frequency Encoding
두 번째는 Frequency Encoding, 즉 주파수 부호화입니다.
Gradient를 이용하면 위치에 따라 수소핵의 라모어 주파수가 서로 달라지도록 만들 수 있습니다.
예를 들어 한쪽 위치의 수소핵은 조금 높은 주파수로, 다른 위치의 수소핵은 조금 낮은 주파수로 신호를 발생시키게 만들 수 있습니다.
MRI는 이 주파수 차이를 분석하여 신호가 어느 위치에서 발생했는지 알아냅니다.
즉,
위치 → 주파수 차이 → 위치 정보
라는 관계를 이용하는 것입니다.
③ Phase Encoding
세 번째는 Phase Encoding, 즉 위상 부호화입니다.
Gradient를 짧은 시간 동안 인가하여 위치에 따라 서로 다른 위상 차이를 만들어 줍니다.
Gradient를 제거한 뒤에도 이 위상 차이를 이용하여 위치 정보를 얻을 수 있습니다.
결국 MRI에서는 주파수와 위상 정보를 함께 이용하여 신호의 공간적 위치를 결정합니다.
5. Gradient와 K-space의 관계
MRI를 공부하다 보면 K-space라는 용어를 만나게 됩니다.
K-space는 MRI에서 획득한 공간 주파수 정보를 저장하는 데이터 영역입니다.
Gradient는 MR 신호가 K-space의 어느 위치에 기록될지를 결정하는 데 중요한 역할을 합니다.
따라서 단순화하면 다음과 같은 흐름으로 이해할 수 있습니다.
Gradient 작동
↓
공간정보 부여
↓
Frequency Encoding + Phase Encoding
↓
K-space에 데이터 수집
↓
Fourier Transform
↓
MRI 영상 재구성
즉 Gradient Coil은 MRI 영상의 위치 정보를 만들어 K-space에 데이터를 채우는 과정에서 매우 중요한 역할을 합니다.
6. MRI 검사 중 왜 큰 소리가 날까?
MRI 검사를 처음 받는 사람들이 가장 놀라는 부분 중 하나입니다.
"자기장을 이용한다는데 왜 이렇게 큰 소리가 나지?"
그 이유 중 하나가 바로 Gradient Coil입니다.
Gradient Coil에는 빠르게 변화하는 전류가 흐릅니다.
전류가 빠르게 변하면서 Gradient 자기장이 변화하고, 강한 자기장 안에서 코일과 주변 구조물에 기계적인 힘과 진동이 발생합니다.
이 진동이 MRI 장비의 구조물을 통해 전달되면서 특유의 큰 소리가 발생합니다.
그래서 검사 중에는
- 쿵쿵거리는 소리
- 탁탁거리는 소리
- 윙윙거리는 소리
- 반복적으로 빠르게 변하는 소리
등을 들을 수 있습니다.
촬영하는 시퀀스에 따라 Gradient의 작동 패턴이 달라지기 때문에 소리의 종류와 리듬도 달라질 수 있습니다.
7. Gradient의 성능을 결정하는 중요한 요소
Gradient Coil은 단순히 "강한가, 약한가"만으로 평가하지 않습니다.
대표적으로 다음과 같은 요소가 중요합니다.
Gradient Amplitude
Gradient가 만들어낼 수 있는 자기장 변화의 최대 크기입니다.
Slew Rate
Gradient 자기장을 얼마나 빠르게 변화시킬 수 있는지를 나타내는 중요한 성능 지표입니다.
쉽게 말하면,
Gradient를 얼마나 빠르게 켜고 끄거나 변화시킬 수 있는가
와 관련된 개념입니다.
Gradient Linearity
Gradient가 설계된 공간에서 얼마나 선형적으로 자기장을 변화시키는지도 중요합니다.
Gradient의 선형성이 좋지 않으면 영상의 공간적 위치 정보와 기하학적 정확성에 영향을 줄 수 있습니다.
8. Gradient 성능이 좋으면 무엇이 달라질까?
Gradient 성능은 MRI의 다양한 촬영 기법과 관련됩니다.
특히 빠른 영상 획득이 필요한 시퀀스에서는 Gradient의 성능이 중요합니다.
예를 들어 EPI와 같은 초고속 영상에서는 Gradient를 매우 빠르게 변화시켜야 합니다.
Gradient 성능이 충분하면
- 빠른 영상 획득
- 다양한 Pulse Sequence 구현
- 짧은 Echo Time 구현
- 빠른 공간정보 부호화
등에 유리할 수 있습니다.
하지만 Gradient 성능이 높다고 해서 모든 MRI 영상의 화질이 자동으로 좋아지는 것은 아닙니다.
실제 영상 품질은
Gradient + RF 시스템 + 자석 + 시퀀스 + FOV + Matrix + SNR + Bandwidth + 촬영시간
등 여러 요소의 영향을 함께 받습니다.
9. Gradient와 MRI 해상도
Gradient는 공간 해상도와도 관련이 있습니다.
MRI는 인체의 아주 작은 구조를 구별하기 위해 정확한 위치 정보를 필요로 합니다.
Gradient를 이용해 공간적으로 충분한 차이를 만들어내고 이를 정확하게 측정하면 위치 정보를 보다 정밀하게 얻을 수 있습니다.
하지만 실제 해상도는 Gradient 하나만으로 결정되지 않습니다.
예를 들어 Matrix를 증가시키면 작은 구조를 더 세밀하게 표현할 수 있지만 SNR이나 촬영시간 등의 다른 요소에도 영향을 줍니다.
따라서
"Gradient가 강할수록 무조건 해상도가 좋아진다"
라고 이해하는 것은 정확하지 않습니다.
10. Gradient와 RF Coil은 어떻게 다를까?
MRI 장비의 여러 코일은 각각 역할이 다릅니다.
Main Magnet
강력한 주자장 B0를 만듭니다.
RF Coil
RF Pulse를 송신하거나 인체에서 발생한 MR 신호를 수신합니다.
Gradient Coil
위치에 따른 자기장 변화를 만들어 공간 정보를 부여합니다.
쉽게 기억하면 다음과 같습니다.
Main Magnet → 기본 자기장
RF Coil → RF 송수신
Gradient Coil → 위치 정보
이 세 가지 시스템이 서로 협력해야 MRI 영상을 만들 수 있습니다.
11. Gradient와 Shimming은 무엇이 다를까?
앞서 살펴본 Shimming(자장 보정)과 Gradient는 비슷해 보이지만 목적이 완전히 다릅니다.
Shimming
원하지 않는 B0의 불균일성을 보정하여 자기장을 보다 균일하게 만드는 과정입니다.
Gradient
필요한 공간 정보를 얻기 위해 의도적으로 자기장의 차이를 만드는 과정입니다.
즉,
Shimming = 원하지 않는 자기장 차이를 줄이는 것
Gradient = 필요한 자기장 차이를 의도적으로 만드는 것
이라고 생각하면 쉽게 구분할 수 있습니다.
12. Gradient와 MRI 안전성
Gradient는 강하고 빠르게 변화하는 자기장을 사용하기 때문에 MRI 안전성과도 관련이 있습니다.
빠르게 변화하는 Gradient 자기장은 인체에 유도전기장을 발생시킬 수 있습니다.
이와 관련하여 대표적으로 말초신경자극(PNS, Peripheral Nerve Stimulation)이 있습니다.
일부 상황에서는 환자가 검사 중 따끔거리거나 근육이 움찔하는 듯한 느낌을 경험할 수 있습니다.
또한 Gradient의 빠른 switching은 큰 소음을 발생시키기 때문에 MRI 검사에서는 적절한 청각 보호가 중요합니다.
따라서 MRI 장비의 Gradient 성능은 단순히 빠르고 강하게 만드는 것뿐만 아니라 안전 기준을 충족하면서 사용되는 것이 중요합니다.
13. Gradient Coil을 한 문장으로 이해하기
MRI 물리를 처음 공부한다면 Gradient Coil을 어렵게 생각할 필요는 없습니다.
가장 중요한 핵심은 이것입니다.
Gradient Coil은 주자장 B0에 의도적인 자기장 변화를 만들어 MRI 신호에 공간적 위치 정보를 부여하는 장치입니다.
그리고 이 위치 정보가
Slice Selection
Frequency Encoding
Phase Encoding
에 활용됩니다.
14. MRI 전체 원리에서 Gradient의 위치
지금까지 공부한 MRI 물리를 하나의 흐름으로 연결해 보면 Gradient의 역할이 더욱 명확해집니다.
주자장 B0
↓
수소핵의 세차운동
↓
라모어 주파수
↓
RF Pulse
↓
공명 및 Flip Angle
↓
이완
↓
Gradient를 이용한 공간정보 부여
↓
Slice Selection
↓
Frequency Encoding + Phase Encoding
↓
K-space 데이터 획득
↓
Fourier Transform
↓
MRI 영상
결국 MRI는 단순히 "강한 자석으로 사진을 찍는 검사"가 아닙니다.
자기장, RF, Gradient, 신호처리 기술이 서로 연결되어 하나의 영상을 만들어내는 시스템입니다.
마무리
Gradient Coil은 MRI 장비 내부에서 매우 중요한 역할을 담당합니다.
주자석이 기본적인 자기장 B0를 만든다면, Gradient Coil은 그 자기장에 의도적인 변화를 만들어 신호의 위치 정보를 얻을 수 있도록 합니다.
핵심 역할은 크게
1. Slice Selection
2. Frequency Encoding
3. Phase Encoding
으로 정리할 수 있습니다.
또한 MRI 검사 중 발생하는 큰 소음의 주요 원인 중 하나이며, Gradient amplitude, slew rate, linearity 등의 성능은 MRI 시퀀스와 영상 획득에 중요한 영향을 줍니다.
MRI 물리를 공부한다면 다음 세 문장을 기억해 두면 좋습니다.
B0는 기본 자기장을 만든다.
RF는 자화를 변화시키고 신호를 만들도록 한다.
Gradient는 신호에 위치 정보를 부여한다.
이 세 가지 개념을 이해하면 이후에 배우게 될 K-space, Frequency Encoding, Phase Encoding, Slice Selection, Spin Echo, Gradient Echo를 이해하기가 훨씬 쉬워집니다.
글의 출처 및 참고
- Westbrook C. et al. MRI in Practice
- Haacke E.M. et al. Magnetic Resonance Imaging: Physical Principles and Sequence Design
- Brown R.W. et al. Magnetic Resonance Imaging: Physical Principles and Sequence Design
- International Society for Magnetic Resonance in Medicine(ISMRM)
- RadiologyInfo
- 대한영상의학회 MRI 관련 교육자료
